Корпуса микросхем

Где лучше всего купить корпус?

В первую очередь рекомендуем три магазина, примерно с равной степенью качества:

• GearBest, — для тех, кто не боится покупать за рубежом и экономить деньги. Есть много интересных SSD «китайского» типа, несколько популярных марок, да и вцелом приятный магазин, где идут постоянные акции и прочее;
• JUST, — пожалуй, лучший выбор с точки зрения соотношения цена-качество SSD (и не только). Вполне внятные цены, хотя ассортимент не всегда идеален с точки зрения разнообразия. Ключевое преимущество, — гарантия, которая действительно позволяет в течении 14 дней поменять товар без всяких вопросов, а уж в случае гарантийных проблем магазин встанет на Вашу сторону и поможет решить любые проблемы. Автор сайта пользуется им уже лет 10 минимум (еще со времен, когда они были частью Ultra Electoronics), чего и Вам советует;
• OLDI, — один из старейших магазинов на рынке, как компания существует где-то порядка 20 лет. Приличный выбор, средние цены и один из самых удобных сайтов. В общем и целом приятно работать.

Выбор, традиционно, за Вами. Конечно, всякие там Яндекс.Маркет’ы никто не отменял, но из хороших магазинов я бы рекомендовал именно эти, а не какие-нибудь там МВидео и прочие крупные сети (которые зачастую не просто дороги, но ущербны в плане качества обслуживания, работы гарантийки и пр).

Как выбрать корпус и на что ориентироваться

Итак, прежде всего стоит сказать, что каких-то норм, канонов и идеалов в корпусостроении – нет. А посему не стоит «вестись» на яркие фразы – лучший, сверхсовременный и т.п., все это ересь. Если разбирать техническую сторону, то необходимо иметь в виду (держать в голове при покупке), что существуют следующие параметры:

• Тип корпуса (форм-фактор, размер);
• Материал;
• Система охлаждения (кулеры/вентиляторы);
• Конструктивные элементы, крепление;
• Внешний вид, дизайн, примочки.

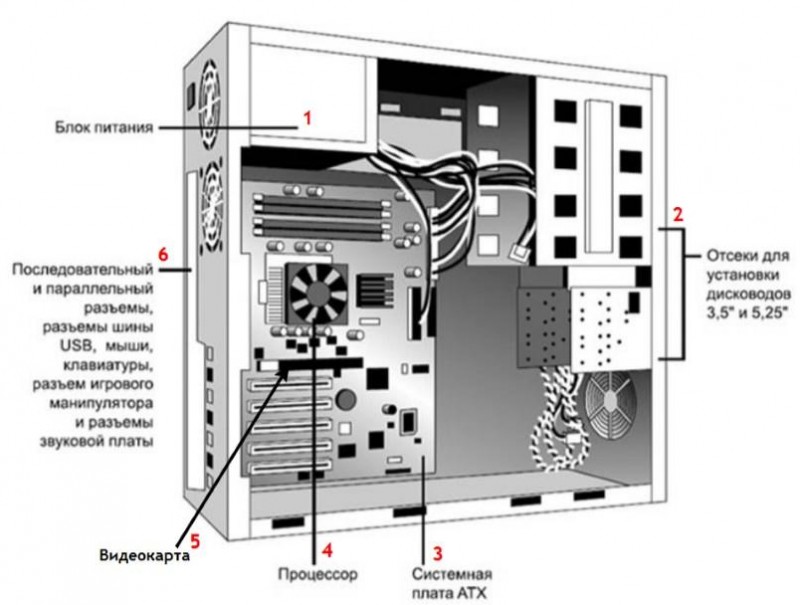

Давайте пройдемся и разберем каждый параметр в отдельности, но сначала вживую определимся с основными конструктивными отсеками/отделами практически любого корпуса. Собственно, сняв крышку своего системного блока, можно обнаружить внутри много пыли следующие ниши для установки компьютерных элементов (см. изображение).

Итак, стандартно это:

• Место под БП (1). У современных моделей чаще располагается снизу;
• Отсеки для установки гибких накопителей (2). Раритет для многих корпусов;
• Полость для установки материнки (3);
• Ниша под процессор с системой охлаждения (4);
• Разъем под установку видеокарты (5);
• Периферийные разъемы (мышка, клавиатура, звук, концентраторы и т.п.).

Теперь перейдем непосредственно к параметрам.

Средний ценовой сегмент: корпусы для ПК стоимостью от 5 000 до 10 000 рублей

Лучшие корпуса для ПК средней ценовой категории представляют собой модели типа Midi-Tower с дополнительными функциями. Основным условием сборки по-прежнему остаются требования к продуваемости и эффективному охлаждению элементов.

Компьютерный корпус Thermaltake H100 TG CA-1L4-00M1WN-02 Black

Стильный красивый корпус с интересной управляемой подсветкой.

Плюсы и минусы

Стальные панели
1 встроенный вентилятор
Место для 4 дополнительных вентиляторов
2 разъема под USB
Крепежи в наборе
Съемный пылевой фильтр
Стенка из закаленного стекла
Подсветкой можно управлять

Высокий
Вентилятор в нижней части
Отсутствие привода для дисковода
Блок питания можно разместить только внизу
Место под жесткий диск ограничено
При использовании HDD встраивается только один экземпляр
Греется при загрузке
Может шуметь на максимальных оборотах

Технические характеристики
Высота кулера	180 мм
Вес	7 кг

94% пользователей рекомендует эту модель
Габариты 4.7

Удобство 4.7

Качество сборки 4.5

Итого 4.6

Хороший большой корпус для разнообразного использования.

Мне нравитсяНе нравится

Компьютерный корпус MSI MPG Gungnir 100D

Конструкцию собирают в Китае на фабрике компании MSI.

Плюсы и минусы

Окно на боковой стенке
Вставки из стали на корпусе
Место для 6 дополнительных вентиляторов
Возможность встроить систему жидкого охлаждения
2 разъема для флэш-карт версии 3.0
Много места для прокладки кабелей
Затонированное стекло бокового отверстия
Дизайн

Нет встроенной вентиляции
Только в одном цвете
Блок питания — расположен внизу
Зазоры на местах установки стекла
Подсветка только красная
Пылевые фильтры низкого качества
Слабая продуваемость
Недостаточно креплений

Технические характеристики
Высота кулера	170 мм
Вес	9,2 кг

98% пользователей рекомендует эту модель
Габариты 4.7

Удобство 4.7

Качество сборки 4.8

Итого 4.7

Через боковые стенки выдувает холодный воздух. Отверстия расположены по всей поверхности панели, поэтому конструкция не подойдет тем, кто намерен сэкономить на охлаждении.

Мне нравитсяНе нравится

Компьютерный корпус Corsair Carbide Series 275R Black

Модель понравится любителям лаконичного дизайна. Корпус выполнен в черном цвете без дополнительных элементов.

Плюсы и минусы

Удобно расположены разъемы для наушников
Окно на боковой панели отделано акрилом
2 стенки снимаются
2 разъема для USB
Съемный пылевой фильтр
Стальная конструкция корпуса
7 слотов для расширения
Дизайн

Завышенная цена
Горизонтальное расположение блока питания
Отсеки на 3,5 расположены рядом с блоком питания
Много проводов
Блок питания расположен внизу
Шумит кулер при загрузке
Не продумана система кабель-менеджмента
Чтобы снять крышку, нужен ключ-шестигранник

Технические характеристики
Вес	10,1 кг
Высота кулера	170 мм

100% пользователей рекомендует эту модель
Габариты 4.8

Удобство 4.8

Качество сборки 4.9

Итого 4.8

Тихий корпус, который издает звуки только при загрузке. Пользователи отмечают, что даже эта проблема решается встраиванием дополнительных приспособлений. Это лучший бюджетный корпус для ПК 2021.

Мне нравитсяНе нравится

Материнские платы [ править | править код ]

Форм-фактор

для компьютеров может определяться как для самогокорпуса , так и для устанавливаемой в негоматеринской платы .

Форм-фактор материнской платы	Физические размеры, (ширина × глубина)	Спецификация, год	Примечание
дюймы	миллиметры
Массовые персональные компьютеры
XT	8,5 × 11	216 × 279	IBM, 1983 год	Оригинальная архитектура IBM PC/XT
AT	12 × 11 — 13	305 × 279 — 330	IBM, 1984 год	Архитектура IBM PC/AT (Desktop/Tower)
Baby-AT	8,5 × 10 — 13	216 × 254 — 330	IBM, 1985 год	Архитектура IBM PC/XT, преемник (с 1985 года) материнских плат форм-фактора AT. Функционально эквивалентно AT, формат стал популярен благодаря значительно меньшему размеру. Форм-фактор считается недействительным с 1996 года.
ATX	12 × 9,6	305 × 244	Intel, 1995 год	Основная архитектура полноразмерных плат для установки в системных блоках типов MiniTower, FullTower.
microATX	9,6 × 9,6	244 × 244	Intel, 1997 год	Сокращённый формат ATX. Вследствие меньшего размера имеет меньше слотов. Также возможно использование блока питания меньшего размера.
FlexATX	9 — 9,6 × 7,5 — 9,6	229 — 244 × 190,5 — 244	Intel, 1999 год	Подмножество формата MicroATX, разработан Intel в 1999 году как замена для форм-фактора MicroATX.
Mini-ATX	11,2 × 8,2	284 × 208	AOpen, 2005 год	Разработаны с использованием технологии MoDT (англ. Mobile on Desktop Technology ) оптимизированной для мобильных процессоров.
ATX Riser	Intel, 1999 год	Форм-фактор для системных блоков типа Slim
LPX	9 × 11 — 13	229 × 279 — 330	Western Digital, 1987 год	Предназначен для розничной торговли готовыми компьютерами в корпусах типа Slim, собранными OEM-производителями. Никем, кроме как WD, не стандартизирован.
Mini-LPX	8 — 9 × 10 — 11	203 — 229 × 254 — 279	Western Digital, 1987 год	Функционально тот же LPX, но с уменьшенными габаритами.
NLX	8 — 9 × 10 — 13,6	203 — 229 × 254 — 345	Intel, 1997 год	Стандарт ориентированный на использование в низкопрофильных корпусах, для установки карты расширений используется устанавливаемая в специальный разъём на плате «ёлочка» со множественными слотами расширений. Предусмотрен AGP, охлаждение лучше чем у LPX. Формат не получил широкого распространения.
Офисные компьютеры, серверы
SSI CEB	12 × 10,5	305 × 267	Форум Server System Infrastructure, 2005 год	Стандарт плат для высокопроизводительных рабочих станций и серверов среднего уровня. Производная от стандарта ATX.
DTX	200 × 244 мм (макс.)	AMD, 10 января 2007 года	Является изменением спецификации ATX, разработанным AMD специально для ПК малого форм-фактора. AMD заявила, что форм-фактор DTX является открытым стандартом, и обратно совместим с ATX. Спецификация предусматривает на материнской плате DTX до 2 слотов расширения (предположительно, это будут один PCI и один PCI Express), на том самом месте, что и два верхних слота на плате ATX или MicroATX. Спецификация допускает дополнительный слот расширения ExpressCard. Для сокращения расходов на производство, стандартный лист печатной платы режется (нацело делится) на 4 платы DTX или 6 плат mini-DTX. Для ещё большей экономии стоимости материнской платы, допускается выпуск четырёхслойной платы.
Mini-DTX	200 × 170 мм (макс.)	AMD, 2007 год	Уменьшенный формат DTX.
BTX	12,8 × 10,5	325 × 267	Intel, 2004 год	Стандарт, предложен в начале 2000-х Intel в качестве преемника ATX. По данным Intel, имеет лучшее охлаждение компонентов на материнской плате. Допускается до 7 слотов и 10 отверстий для монтажа материнской платы.
MicroBTX	10,4 × 10,5	264 × 267	Intel, 2004	Уменьшенная производная стандарта BTX. Допускается до 4 слотов и 7 отверстий для монтажа материнской платы.
PicoBTX	8,0 × 10,5	203 × 267	Intel, 2004	Уменьшенная производная стандарта BTX. Допускается 1 слот и 4 отверстия для монтажа материнской платы.
WTX	16,75 × 14	425 × 356	Intel, 1998 год	Стандарт серверов и рабочих станций высокого класса, поддерживающий многопроцессорные конфигурации и массивы жестких дисков.
Extended ATX (EATX)	12 × 13	305 × 330 мм	?	Стандарт плат для рабочих станций и серверов в Rack Mount-исполнении. Обычно используется для материнских плат серверного класса с двумя процессорами и/или слишком большого для стандартной материнской платы стандарта ATX количества плат расширений.
Ultra ATX	14,4 × 9,625	367 × 244 мм	Foxconn, 2008 год	В принципе, это просто негабаритная версия ATX, которая поддерживает 10 слотов расширения (в отличие от семи слотов в стандартной ATX плате). Вследствие этого требует корпус достаточной высоты (специально выпущены корпуса Ultra ATX формата — Thermaltake Xaser VI, Lian Li PC-P80 и HEC Compucase 98 98R9BB). Официальным разъяснением было следующее:

С сентября 2009 года также существует 13,5 дюймовые материнские платы, выпущенная EVGA (первая из них — X58 Classified 4-Way SLI).

Форм-факторы системных плат для офисных и игровых ПК

ATX

Данный формат МП является наиболее востребованным для построения стационарных компьютеров любой конфигурации, начиная от офисного варианта, заканчивая мощной игровой станцией. Платы формата ATX имеют стандартные размеры 30,5х24,2 см., что позволяет производителям без труда наделять их всем необходимым функционалом и полноценной комплектной базой – слотами, портами, интерфейсными разъемами, усиленными цепями питания и т.д.

К важной конструктивной особенности данного типоразмера МП нужно отнести то, что они совместимы лишь с корпусами системных блоков того же стандарта ATX. С одной стороны, это, казалось бы, минусом, но с другой- сборка компьютеров с их применением может сэкономить пользователю денежные средства из выделенного им бюджета

Во-первых, компьютер, собранный на их базе менее требователен к системе охлаждения, потому как компонентам его аппаратной начинки не приходится ютиться в маленьком корпусе, а значит они имеют хорошую вентиляцию без применения дорогостоящих систем охлаждения.

Во-вторых, сегмент корпусов, совместимых с материнскими платами форм-фактора ATX, более велик по сравнению с прочими типоразмерами. Поэтому, собирая компьютер, у пользователя не возникнет затруднения с выбором корпуса будущего ПК ни по финансовой стороне вопроса, ни по выбору модели.

MicroATX (mATX)

Данный типоразмер материнских плат является урезанной версией стандарта ATX. Это касается как размеров, так и комплектной базы. Размеры МП этого стандарта составляют 24,4х24,4 cм. Они полностью совместимы с корпусами предыдущего формата, но не наоборот. Зачастую платы MicroATX могут быть схожи по конфигурации со своими собратьями стандарта ATX. То есть, они могут оснащаться тем же чипсетом, но с меньшим количеством слотов PCI, предназначенных для установки различных карт расширения.

Кроме этого, не редко МП типоразмера MicroATX оснащаются встроенным графическим ядром, а схожие по конфигурации ATX нет. Отсюда следует, что системные платы этого форм-фактора не нацелены на построение игровых систем, а в большинстве случаев, ориентированы лишь для создания компьютеров офисного назначения.

FlexATX

Форм-фактор FlexATX является следующей эволюцией в сторону уменьшения материнских плат и удешевления компьютеров, собираемых на их базе. МП данного формата имеют размер 22,9х19,1 см и предназначены только лишь для офисных ПК. Они, как и их предшественницы, полностью совместимы с корпусами системных блоков формата ATX и с их системой питания.

Важной отличительной особенностью МП этого стандарта, позволяющей достигать им не высокой продажной стоимости, это их более скудная комплектная база. В некоторых случаях они даже не комплектуются слотами расширения, а пользователю приходится довольствоваться только лишь портами USB и IEEE-1394/FireWire

Ниже на видео рассмотрены основные отличия МП семейства ATX и основные моменты, на которые нужно обратить внимание, собирая новый ПК

Типы корпусов ПК

Говоря про типы корпусов ПК, сразу стоит отметить, что они бывают со встроенными блоками питания (БП) и без них. И тенденция идет к тому, что все чаще производители выпускают корпуса без блоков питания. Для чего это делается? А для того, чтобы была возможность подобрать БП индивидуально под свою систему. Потому что часто бывает, что корпус понравился вам, а БП в нем слабоват. И получается вы заплатили за эту деталь, а потом сняли ее и положили в ящик с барахлом, заменив БП на более мощный.

Типы корпусов ПК

Корпуса компьютеров еще бывают разных форм-факторов. Вертикальные (tower) и горизонтальные (desktop). Горизонтальные более компактны, чем вертикальные, но это одновременно их и плюс и минус. Их небольшие габариты ограничивают свободное пространство для комплектующих, как по количеству (ОЗУ, жесткие диски), так и по размеру (например, видеокарты бывают достаточно габаритными). Также габариты лежачих «коробок» усложняют процесс вывода горячего воздуха. Потому что места мало, комплектующие напичканы почти вплотную, и воздуху негде разгуляться.

Вертикальные корпуса (tower) в наше время более распространены и, в свою очередь, тоже делятся на несколько подтипов:

1. MiniTower (габариты 178 × 432 × 432) – самые маленькие башни, а соответственно и самые маломощные. Раньше были очень распространены, но теперь могут применяться только для офисных вариантов компьютеров в силу своей маломощности.
2. MidiTower (габариты 183 × 432 × 490) – еще называется MiddlTower – это самые часто используемые типы корпусов ПК в современном мире. Их размеры вполне удовлетворяют почти любого среднестатистического покупателя. Все основное железо в них вполне нормально себя чувствует и не конфликтует друг с другом из-за нехватки свободного пространства.
3. BigTower (габариты 190 × 482 × 820) – или FullTower – самый крупный тип в семействе корпусов ПК. Может удовлетворить самые изощренные нужды, вплоть до установки нескольких видеокарт и большого количества винчестеров. Также отлично вентилируется. Используется либо геймерами, которые пичкают их топовым и одновременно с этим крупногабаритным железом, либо используются как сервера.

Вещи, которые стоит учесть при выборе корпуса для персонального компьютера

Расположение корпуса ПК в пространстве

Первое с чем вам стоит определиться это сколько места вы можете выделить для корпуса. Собираетесь ли вы расположить его под столом или же поставить рядом со своим монитором? Определитесь с местом положения и выверите какой размер будет для вас наиболее приемлемым.

Помимо этого, нужно учитывать необходимость в хорошей вентиляции. Поэтому не стоит прижимать его вплотную к стенкам, так как данное действие может привести к перегреву, которое неизбежно приведет к поломке.

Если вы не можете без проблем протиснуть свою руку в полку где стоит корпус, то это означает, что он слишком большой. Поэтому необходимо выбрать модель меньшего размера или найти другое место.

Если вы решили расположить корпус на полу, то нужно чтобы он находился на ровной поверхности. Если же вы поместите его на поверхности ковра, то это может нарушить продуваемость и привести к перегреву.

Совместимость модулей компьютера

Если вы собираете высокопроизводительную игровую машину, вам скорее всего будут полезны карты большого размера, возможно даже несколько таких.

Для этого может понадобится модель побольше. Поэтому перед покупкой необходимо проверить совместимость всех компонентов сборки.

Система охлаждения (продувание, расположение вентиляторов)

Правильное охлаждение зависит от количества установленных вентиляторов и их правильного расположения. Вам как минимум потребуется два вентилятора для оптимального продувания. Некоторые виды имеют лишь один, и это может сказаться на производительности.

Расположение блока питания

Бывает два вида расположения блока питания — верхнее и нижнее. При верхнем расположении воздух идет снизу-вверх. При нижнем расположении температура будет ниже, но он больше забивается пылью.

Расположение кнопок и usb-портов

Если у вас в наличии имеется много внешних устройств, то вам следует обратить внимание на переднею панель. Даже на самых дешевых имеется пара разъемов USB-A Type 2.0

В некоторых имеется USB-A Type 3, USB-C и даже система контроля охлаждения и RGB подсветки. Также вы всегда найдете аудиовыход для наушников.

Кабель-менеджмент (как скомпонованы провода)

Кабель-менеджмент позволяет распределить провода так, чтобы они не были расположены вразнос. Он необходим для того, чтобы провода не создавали помехи для воздушного потока, что позволяет уменьшить нагрев.

Дизайн

Убедитесь в том, что вам нравится внешний вид выбранного корпуса, ведь на него вы возможно будете смотреть годами. В сети имеется возможность осмотреть желаемый продукт со всех углов и не стоит пренебрегать данной возможностью. В противном случае, не стоит сожалеть о сделанном выборе. Модели поставляются в различных сортах отличающимся друг от друга материалом, цветом и дизайном. Также во многих имеется возможность поставить стеклянную рамку, благодаря которой будет раскрыта вся начинка вашего ПК.

Заключение

Как вы могли заметить, на рынке присутствует огромное множество различных моделей, предназначенных под разные нужды. Поначалу такое разнообразие может ввести в замешательство, поэтому необходимо четко определить цели, для которых будет использоваться ваша сборка. Сделав это, вы несомненно найдете подходящую модель.

• Что делать, если компьютер сам перезагружается?
• Спидтест скорости интернета. Загрузка, выгрузка, задержка
• Как включить права администратора в Windows 10
• 4 К – формат видео для Беларуси?
• Принтер печатает полосами. Что делать?
• Как и где безопасно хранить фотографии
• Как узнать какая матрица стоит в мониторе

Самые популярные типы и размеры корпусов

Итак, чтобы правильно подобрать корпус для ПК, или как его еще называют, шасси, нужно иметь представление, с чем вам предстоит столкнуться.

Сегодня самый популярный формат компьютерного корпуса — так называемая башня, или Tower. Называется он так потому, что компоновка всех комплектующих там вертикальная. Самые популярные типоразмеры:

• Full Tower. Обычно ширина от 15 до 25 мс, высота 50–70 см. Имеет очень много отсеков для монтажа всяких комплектующих и идеально подходит для сборки серверов или высокопроизводительных систем: сюда можно без проблем поставить и видеокарту любых габаритов, и необходимое количество кулеров для охлаждения. Такой корпус подходит, если есть мать форм-фактора ATX (об их размерах расскажу далее). Для домашнего использования не совсем подходит, так как слишком громоздкой — разве что вы собираете мощный игровой комп.
• Middle Tower. Без преувеличения, сегодня это самый популярный размер для системного блока. Обычно его ширина от 15 до 20 см, высота 40–50 см. Без проблем помещается системная плата размера АТХ, а вот с видеокартой следует уже быть поаккуратнее: самые габаритные производительные девайсы здесь не поместятся без дополнительной «доработки напильником», то есть удаления пары отсеков с помощью ножниц по металлу. В плане эффективности циркуляции воздуха немного уступает предыдущему варианту, однако если грамотно расставить мощные кулеры, проблем с охлаждением не будет. Подходит для ПК типичной компоновки, в том числе мощного, в котором есть системная плата, пара планок оперативки, процессор с кулером, несколько дополнительных вентиляторов, винчестер и/или твердотельный накопитель и графический адаптер. Поместится и дисковод для оптических дисков, если вы продолжаете ими пользоваться в нашем технически продвинутом 2020 году.
• Mini Tower. Компактный вариант, который больше подойдет для сборки офисного компа. Занимает совсем немного места: ширина не более 20 см, а высота редко превосходит 35 см. Мощные комплектующие, оборудованные большими вентиляторами, здесь попросту не поместятся. Однако для сборки системы средней производительности это оптимальный вариант — выглядит стильно, места занимает немного.

При сборке компьютера рекомендую выбирать один из вариантов выше. Также все еще попадаются корпуса Slim (ультратонкие), Barebone (полуфабрикат, в котором часть комплектующих уже установлена производителем и не подлежит замене) и Desktop (шасси с горизонтальной компоновкой).

Лёгкость обслуживания

В данном контексте всё просто — хочется иметь возможность пропылесосить пылевые фильтры не разбирая корпус.

Также ради лёгкости обслуживания я отметаю СЖО

Жидкостная система охлаждения сделает компьютер значительно дороже и потребует дополнительной возни, иначе в охлаждающей жидкости заведется новая жизнь, непонятная склизкая масса забьет микроканалы и (или) жидкость протечет/испарится.

Компоновка

Я уже высказался по поводу печки под процессором и хочу привести пару примеров, где эта проблема решена.

1) Корпус с материнской платой, повернутой на 90 градусов:

Конвекция и вентиляторы работают вместе. В тестах на эффективность охлаждения этот корпус показывал очень хорошие результаты.

2) Горизонтальное расположение материнской платы

Тут всё понятно — горячий воздух поднимается от процессора и видеокарты наверх. Комплектующие друг друга не греют.

3) Корпуса — перевертыши

Материнская плата повернута на 180 градусов, то есть видеокарта расположена над процессором и больше его не греет.

4) Можно использовать райзер для подключения видеокарты

Так видеокарту можно разместить в дальней от процессора части корпуса и компоненты будут меньше греть друг друга.

Так где же идеальный корпус?

Его нет. Но кое-что приблизилось к моим представлениям об идеальной компоновке

Не являюсь поклонником Apple, но Mac Pro мне нравится. Есть только нагнетающие вентиляторы и в потоке воздуха от них установлены радиаторы компонентов.

Кто-то краудфандингом собирает деньги на клон этого корпуса, но самую главную фишку — проточные радиаторы,- они реализовать не смогут.

В итоге получится как с фальшивыми ёлочными игрушками — выглядят как настоящие, но радости (охлаждения) не приносят.

Что делать?

Не хотелось бы заканчивать статью на грустной ноте, поэтому расскажу о вариантах решения проблемы:

• Без комментариев. Длинный кабель к монитору и USB хаб позволят вынести системный блок хоть на балкон. Или в домашнюю серверную. Заодно это частично решит проблему с пылью. Другое дело, что такой возможностью стоит озаботиться еще на этапе ремонта.

• Если поискать, всё-таки можно найти корпус с приличной пылеизоляцией. На звукоизоляцию надеяться не надо, так что выбираем самые тихие компоненты. С большим количеством пустого места внутри тоже придется смириться.

Для себя я выбрал mATX корпус с горизонтальным расположением материнской платы.

Я так не сделал из-за лени и наличия любопытного кота.

Есть такая штука:

Гуглится по словам «алюминиевый профиль радиаторный».

Используется для охлаждения систем освещения на основе светодиодов, стоит недорого. Ширина (которую мне удалось найти) до 30 сантиметров. Толщина основания от 6 миллиметров. В некоторых случаях его можно заказать уже анодированным.

И этот радиаторный профиль можно использовать в качестве стенки корпуса.

Через термосифон:

… устанавливаем материнскую плату с процессором.

Снимаем штатную систему охлаждения с видеокарты и при помощи райзера через термосифон крепим её к тому же радиатору. Вы великолепны! На самом деле — не совсем. Меня смущает, что контакт термосифона и радиаторного профиля может оказаться недостаточным. Само собой, тут тоже надо использовать термопасту, но хватит ли этого?

В дополнение можно установить снизу несколько вентиляторов, которые будут помогать при нагрузке.

По моим прикидкам, радиаторного профиля 30 на 30см со слабым обдувом должно хватить на 300 Ватт тепловой мощности от процессора и видеокарты.

На этом всё, надеюсь, эта статья кому-нибудь поможет.

Спасибо evilme за статью Учимся писать на Хабр. Так писать намного удобнее чем в web-редакторе или Word’е с последующим переносом на хабр. От себя добавлю, что рекомендую поставить расширение «Russian — Code Spell Checker» для борьбы с неизбежными очепятками.

Mini Tower (корпус MicroATX)

Поскольку все больше и больше людей обращаются к корпусам меньшего размера, мини-башни постепенно заменяют средние корпуса как наиболее распространенный размер корпуса для среднего потребителя. Это растущее предпочтение корпусов MicroATX неудивительно, если учесть следующее:

Бюджетный ПК — при прочих равных, Mini Tower, как правило, являются самыми дешевыми среди компьютеров разных размеров (более простой дизайн и меньше материалов). Mini Tower также поддерживают материнские платы MicroATX, которые являются наиболее распространенным форм-фактором для бюджетных материнских плат.

И на этом экономия не заканчивается — несмотря на свой размер, большинство Mini Tower по-прежнему могут принимать (более дешевые) компоненты стандартных размеров. С другой стороны, для корпусов SFF иногда требуются более мелкие и дорогие детали, такие как блоки питания SFX и низкопрофильные видеокарты.

Гибкое размещение — не слишком большой, не слишком маленький размер мини-башни позволяет хранить его практически где угодно — он работает так же хорошо, при размещении как на рабочем столе так и на полу. Сравните это с Mini-ITX, который слишком маленький для пола или Mid Tower, достаточно массивным, чтобы забрать место возле монитора на столе.

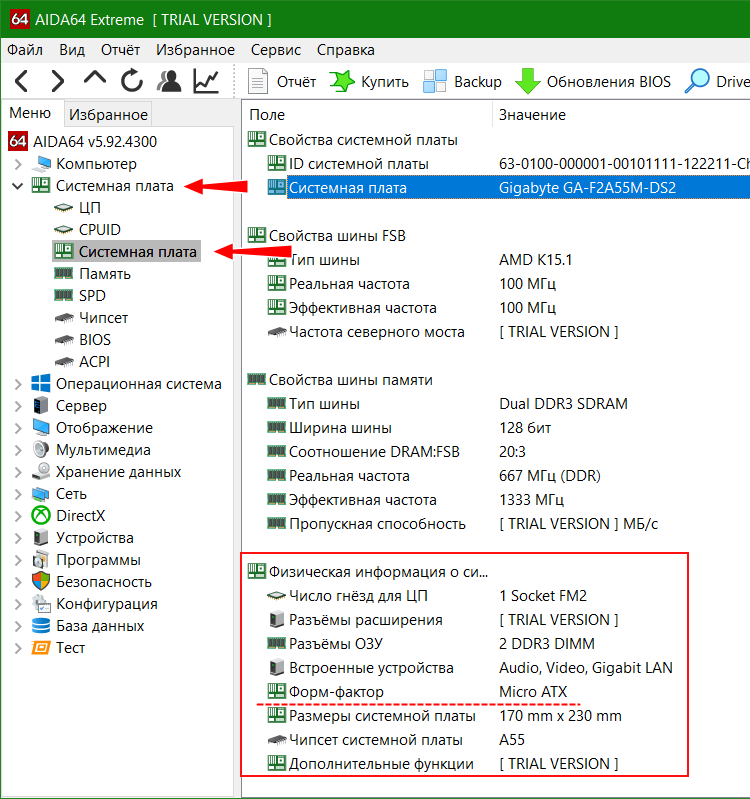

Как узнать форм-фактор материнской платы

Чтобы определить форм-фактор материнской платы (форму и размер), как минимум нужно знать ее модель. Определить ее нетрудно, для этого нужно выполнить в командной строке команду

Также вы можете воспользоваться такой программой как AIDA64. Чтобы получить данные, в левой колонке нужно развернуть меню Системная плата → Системная плата и изучить содержимое расположенного в правой части блока «Физическая информация…». Среди прочих данных там должен быть указан и форм-фактор. К сожалению, на некоторых ПК этот блок отсутствует. Узнать форм фактор-материнской платы описанными способами можно как на десктопных ПК, так и на ноутбуках.

Mini-ITX

Mini-ITX – еще более компактная версия ATX, только ее габариты не превышают 170х170 мм. Механическая совместимость со всеми комплектующими и поддержка современных чипов сохраняется. Форм-фактор был создан в 2001 году компанией VIA Technologies с единственной целью – продвигать собственный процессор, однако что-то пошло не так, и камень так и не получил популярность, чего не скажешь о МП.

Отличительная особенность Mini-ITX – встроенный процессор в некоторых моделях плат, которые распаяны производителем на заводе. Заменить его не получится от слова совсем. С одной стороны, решение не самое практичное, но с другой – такая процедура значительно удешевляет производство (не нужно думать над вставкой сокета) и итоговую стоимость продукта. Архитектура позволяет создать максимально холодные (TDP встроенных ЦП не превышает 15 Вт), бесшумные и быстрые офисные станции (SSD+16 ГБ ОЗУ DDR4 2400 МГц).

Производители корпусов

Ценовая разница между лидерами рынка по популярности и новыми производителями корпусов постоянно уменьшается. Дорогие магазины компьютерного оборудования предпочитают заключать договоры на поставку, выставлять на продажу корпусы брендов Cooler Master, Chieftec, NZXT, Thermaltake. Но с ними успешно конкурируют бренды Zalman, Corsair, BitFenix, не уступающие лидерам продаж по качеству и количеству моделей корпусов.

Корпус малоизвестного производителя покупать не стоит, несмотря на выгодную цену. Иногда одинаковые корпуса одного бренда продаются с большой разницей в стоимости. Обнаружив на корпусе Cooler Master табличку «Сделано в Китае», пугаться этого не стоит. Используя дешевую рабочую силу, многие американские и европейские производители компьютерной техники построили в Китае заводы, на которых используются чертежи разработчиков, фирменные технологии штамповки и сборки. По качеству такие корпуса не уступают собранным в Европе.

Список известных производителей корпусов:

• 3Cott
• 3Q
• ACCORD
• AeroCool
• Antec
• ASUS
• be quiet!
• Chenbro
• Chieftec
• Codegen SuperPower
• Cooler Master
• Corsair
• COUGAR
• CROWN MICRO
• Deepcool
• Delux
• Enermax
• EVGA
• ExeGate
• Formula
• FOX
• Foxconn
• Foxline
• Fractal Design
• GAMDIAS
• GameMax
• Genesis
• GIGABYTE
• Ginzzu
• GMC
• HAFF
• IN WIN
• Intel
• Invenom
• JNC
• Lian Li
• LinkWorld
• Morex
• MSI
• Navan
• NZXT
• Phanteks
• PowerCool
• Powerman
• Riotoro
• SilverStone
• SunPro
• Supermicro
• Thermaltake
• Velton
• Winard
• Zalman

Интернет-цены корпусов, как правило, ниже. При покупке можно сравнить цены нескольких продавцов. При таком подходе разница в стоимости большого корпуса для игрового компьютера может оказаться пусть и малость, но приятной. Продажа корпусов сопровождается гарантийными обязательствами производителя, как правило — от 18 до 24 месяцев. Гарантии нельзя считать показателем качества или важным фактором выбора. В комфортных условиях, без влажности и резких температурных перепадов все корпуса успешно эксплуатируются до 10 лет. А развитие компьютерной техники принуждает менять системные блоки с более частой периодичностью.

Не все начинающие компьютерщики могут самостоятельно собрать системный блок. Для новичков удобнее покупка корпуса в компьютерном салоне. Если вы изложите менеджеру свои требования: производительность компьютера, форм-фактор материнской платы, мощность блока питания, количество кулеров, модель видеокарты, то он предложит вам несколько вариантов корпусов, в которые поместится заказанное оборудование.

Сообщество энтузиастов и краудфандинг

Краудфандинг и доступность инструментов быстрого прототипирования позволили создать несколько корпусов mini-ITX с упором на эффективную организацию коммерческих компьютерных компонентов в небольшие объемы, включая Ghost S1, DAN A4-SFX и готовящуюся к выпуску Thor Zone MJOLNIR. Сообщества энтузиастов и обозревателей сформировались вокруг сборки, обслуживания и производительности SFF. 3D-печать и лазерная резка позволили производить индивидуальную настройку и разовое производство как такими производителями, как Lazer3D, так и отдельными пользователями, имеющими доступ к соответствующему оборудованию.

SFF – Small form factor.

Неужели игровой компьютер с одной, но мощной видеокартой не получится собрать в относительно компактном корпусе? Тут приходят на помощь системные платы размером всего 170×170мм — miniITX формат. Корпуса для них бывают как в виде башен, так и в форме кубиков, где материнская плата лежит горизонтально — Cube/Desktop . Впрочем, «кубики» могут быть и под большие форматы материнских плат. Выбирая mITX – корпус следует учесть некоторые нюансы, например, не во все корпуса можно установить длинную видеокарту , мощные блоки питания также бывают увеличенной длины, а уж подбор системы охлаждения вообще может превратиться в «квест».

Лучшие игровые корпусы подходящие под форм-фактор

Корпус с подсветкой Zalman Z11 plus

Современный системный блок рассчитан на сборку компьютера для мощных игр, обладает несколькими обзорными окошками. Боковые панели имеют технологические выступы, предназначенные для улучшения конвекции. Можно установить семь вентиляторов с регулируемой скоростью вращения, имеются пылевые фильтры. При установке аппаратной части не нужен крепеж винтиками, устройства можно зафиксировать при помощи резиновых вкладышей. На корпусе размещена панель, разъемы USB, аудиовыходы для наушников и микрофона. Задняя панель содержит специальные разъемы для резервирования PCI-E.

Цена: ₽ 4 500

Вместительный игровой корпус NZXT H700i

Корпус H700i имеют современные компьютеры, обладающие упрощенной установкой водяного охлаждения. Данная функция обеспечивается кронштейнами, соединениями резервуара. Четыре вентилятора функционируют ради максимального обдува. Воздухозаборники имеют специальные фильтры, предохраняющие систему от загрязнения. Присутствует понятное устройство прокладки кабелей, легко снимающаяся панель. Работает функция, подавляющая шум, благодаря ей обеспечивается комфорт в процессе игры. Модель имеет оригинальную стеклянную панель и каркас блока питания, что обеспечивает стильный вид.

Цена: ₽ 13 490

Корпус	Форм-фактор	Цена
Zalman Z11 plus	ATX	₽ 4 500
NZXT H700i	EATX	₽ 13 490

Более детально о конкретных моделях в каждой из категорий говорим в обзорах:

• Вместить всё: лучшие Mini Tower корпуса
• Лига тяжеловесов: выбираем Full и Ultra-Tower корпуса

Несколько слов о системе охлаждения

Мощный игровой ПК не обходится без хорошего набора кулеров внутри. Своевременное охлаждение корпуса гарантирует долговечность компонентов, так что сэкономить на дополнительном вентиляторе даже не пытайтесь. Запомните основные правила охлаждения корпуса:

• Слишком много кулеров — это не всегда хорошо.
• Поток воздуха внутри корпуса должен быть однонаправленным, его не должны «разбивать» другие потоки.
• Большие лопасти всегда будут выдавать лучшую производительность при меньших энергозатратах.

Ну а если гонять пыль по комнате не хочется — можно подобрать корпус с возможностью установки жидкостной системы охлаждения. Влетит такое решение в копеечку.

Дизайн и гибкость кастомизации корпуса

Яркий и броский вид — неотъемлемая черта многих геймерских корпусов. Но не всегда «обертка» оправдывает «начинку». Очень часто слишком мудреный вид корпуса осложняет доступ к внутренним компонентам и, чтобы туда добраться, приходится выкрутить 1000 и 1 винт. Поэтому при выборе корпуса следите за следующими факторами:

• Чем меньше винтиков, тем лучше. Это касается и внутренностей, и внешних панелей. Идеальный вариант — безвинтовые и салазочные крепления.
• Толщина корпуса должна составлять от 0.5 до 1мм. Если меньше — дребезжание корпуса на второй день выведет даже Далай Ламу из себя.
• Крепления для кабелей внутри корпуса действительно важны. Иногда отошедший из крепления провод может негативно сказаться на системе охлаждения, перекрывая потоки воздуха. Да и, в конце концов, будет просто жалко крепить дорогостоящее железо «абы как».
• Встроенный БП — вариант, не самый подходящий для геймерского ПК. Топовые модели продаются без него, т.к. мощность выбирает пользователь под свои потребности, а вот поделки от дядюшки Ляо частенько несут на борту уже встроенный блок питания. Советую тщательно избегать подобных продуктов и не экономить на «сердце» своей машины.
