Совместимость sata 2 и sata 3 в современных устройствах

Так какой тип SSD мне все же выбрать?

Все зависит от ваших ожиданий, совместимости с конкретным оборудованием и, конечно, от доступного бюджета. Вот вам в помощь сравнительная таблица основных параметров всех трех видов SSD-накопителей.

Если вы ищете самое дешевое решение, стоит выбрать 2,5-дюймовый диск SATA. Хотя такие модели не обеспечивают высочайшую производительность, их вполне достаточно для повседневного применения. 2,5-дюймовый носитель также наиболее уместен для обновления старых конфигураций на основе жестких дисков. Проекты M.2 SATA также дешевы, но обычно они работают только на небольших компьютерах и ноутбуках, где нет места для 2,5-дюймового накопителя.

Если у вас современный компьютер, вам следует подумать о выборе SSD типа M.2 PCIe. Такие SSD не намного дороже, чем модели с поддержкой SATA, но они предлагают гораздо лучшую производительность. Мы особенно рекомендуем этот тип носителей для профессионалов, которым требуется быстрый доступ к файлам. На данный момент модели, использующие интерфейс PCI-Express 3.0, кажутся наиболее экономически выгодным выбором, но модели с поддержкой PCI-Express 4.0 постепенно набирают популярность.

Однако не забудьте убедиться, что ваш компьютер или ноутбук совместим с SSD M.2, прежде чем покупать его. В любом случае, выбор только за вами, а наша задача — помочь вам в этом.

Скорость через интерфейс SATA

Данный интерфейс имеет три поколения: SATA I, SATA II, SATA III. Чем свежее поколение, тем выше скорость передачи данных:

• SATA I – 150 Мб/с (1.5 Гб/с)
• SATA II – 300 Мб/с (3 Гб/с)
• SATA III – 600 Мб/с (6 Гб/с)

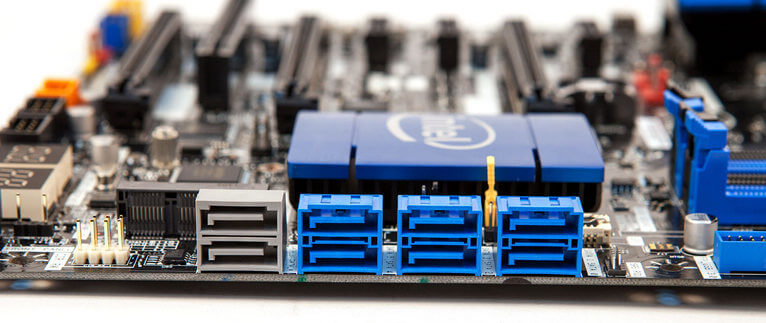

Разъем внешне не имеет никаких отличий, поэтому жесткий диск можно подключить в разъемы SATA I, II, III материнской платы. Максимальная скорость жесткого диска не превышает 185 Мб/с, поэтому в целом разницы нет.

А вот если устанавливать SSD, который, к примеру, поддерживает скорость до 560 Мб/с, то разница есть. Так, на практике SSD с форм-фактором 2.5″ будет работать через сата разных поколений со следующей пропускной способностью:

• SATA I – 140 Мб/с
• SATA II – 280 Мб/с
• SATA III – 560 Мб/с

Из этого понятно, что какую бы скорость чтения или записи не имел тверотельник, пропускная способность напрямую зависит от поколения шины SATA. Нет смысла подключать ссд к материнской плате с поколением SATA I, так как работать он будет, в целом, не быстрее HDD.

HDD с sata-интерфейсом имеют размеры 2.5″ (выпускались для ноутбуков, но подходят и к ПК) и 3.5″ (для компьютеров). SSD имеют размер – 2.5″, являются универсальными как для ноутбуков, так и для стационарных компьютеров.

Другие разновидности SATA

Последовательный интерфейс доказал надежность, производительность и удобство эксплуатации. На его основе созданы специализированные интерфейсы, сохраняющие совместимость с родительским стандартом и предоставляющие дополнительные возможности. Существуют различные протоколы для твердотельных накопителей, из них наиболее популярны SATA 3, M.2, mSATA и NVMe.

Традиционный жесткий диск, используемый в ноутбуках и ПК, имеет вращающиеся пластины, на которые записывается информация. В SSD-накопителе нет движущихся деталей, а данные хранятся в полупроводниковых чипах даже после отключения питания. Для подключения внешних накопителей разработана версия протокола eSATA (external SATA) с раздельными шнурами питания и данных. Поддерживается «горячая замена» за счет более надежных разъемов и увеличенной длины кабеля.

Mini-SATA

Интерфейс mSATA используется в ноутбуках и соответствует спецификации SATA III (6 Гбит/с). Стандарт mini позволяет быстро подключать винчестеры с форм-фактором 2,5“, в т. ч. твердотельные диски SSD. С рынка mSATA вытесняется новым интерфейсом M.2.

Кабеля и разъемы

Для полноценной передачи данных через интерфейс SATA используются два кабеля.

Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.

При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.

Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.

Ширина кабеля 2, 4 см.

Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.

Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.

Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.

Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.

Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.

Тоже самое можно сказать и про силовой 15 контактный кабель.

Таблица, выводы разъема данных.

Таблица, силовой разъем Serial ATA.

Вторая ревизия

SATA 2 не заставил себя долго ждать и появился в обновленном формате. Он стал работать на частоте 3000 МГц. При этом пропускная способность была равна 300 Мбайт/с нетто. Когда производители других механизмов разглядели в этом интерфейсе потенциал, они начали применять его в своих новинках. В итоге, первой в производстве новых девайсов оказалась компания Nvidia, которая применила этот интерфейса в чипсете.

Новинка должна была работать с предыдущей ревизией SATA. Но многие пользователи столкнулись с тем, что в некоторых устройствах и контроллерах необходимо было ручное вмешательство в режимы работы. Так некоторые производители внедрили специальные перемычки для переключения между SATA 1 и SATA 2.

Knowing Your Cables

All these different standards, connectors, and speeds may confuse you a bit but at least the part some people worry about the most when working with their SATA interface is rather simple. All internal SATA cables are not only compatible but are also the same across all versions(proven by a little experiment here). For example, you could use what is marked as SATA 1.0 cable with a SATA 3.0 device & motherboard and not lose any transfer speed, which basically means that “SATA III cable” is basically a marketing term to make it sound new and better.

This, however, doesn’t mean that ports of different SATA versions won’t cut down speeds. For example, a SATA 3.0 hard drive connected to a SATA 2.0 port, depending on what you use that hard drive for, may lose a pretty large amount of speed due to the bottleneck on your motherboards side.

So you can use whatever SATA cable you may already have to connect to your SATA port, but make sure your motherboard can handle the version of SATA that your chosen hard drive can – the hard drive’s SATA interface should be of equal or lower version than your PC’s. You can check what your motherboard’s version of SATA is in its manual.

eSATA, on the other hand, has its own connector to ensure signal shielding, better signal transferring, and durability outside of your PC casing, thus eSATA connection is not compatible with SATA. While the cable itself is different, the same principle as with SATA cables applies here too – there is no version to an eSATA cable, different “versions” of cables don’t affect your transfer speeds.

SATA doesn’t provide power to devices through its data cables (like USB does), which is why SATA drives often use 22-pin connectors. 22 is essentially the 7 pins that any SATA data cable has plus 15 pins that are used to supply power. Devices may also use a Molex connector for power – this is a white, more squarish connector with 4 big plugs. When it comes to external hard drives, many of them use USB ports for power. All 4 of these are easy to distinguish, as seen in the picture below.

⇡#Transcend 128 Гбайт (TS128GMSA740)

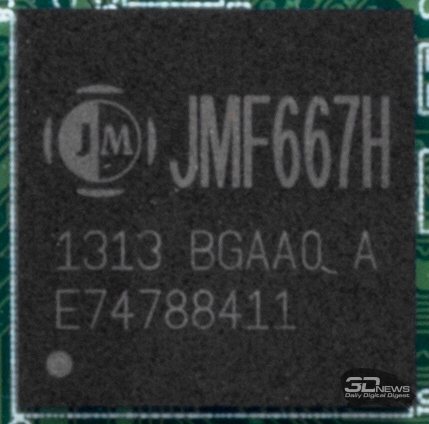

Последний рассматриваемый в этом тесте накопитель — Transcend SSD TS128GMSA740 — оснащён контроллером Jmicron JMF667H, который имеет четыре канала для Flash-памяти, причем на каждый канал можно «повесить» до восьми NAND-устройств. Не забыта функция выравнивания износа и поддержка памяти Toggle Mode DDR 2.0 сделанной по 19-нм техпроцессу. Также этот контроллер может поморгать LED-индикаторами, если таковые распаяны на плате.

128 Гбайт — максимальный объём для этой линейки mSATA-накопителей Transcend. Также в продаже можно встретить SSD из этой же серии объёмом 64 и 32 Гбайт.

Transcend SSD 128 Гбайт (TS128GMSA740)

Про чипы памяти, распаянные на этом SSD, на момент написания данной статьи найти точную информацию не удалось. Известно лишь, что интерфейс памяти — Toggle Mode DDR, хоть и не понятно, какой он версии и по какому техпроцессу произведена память. Что же касается скоростных характеристик, то устоявшаяся скорость чтения должна составить 530 Мбайт/с, а записи— 270 Мбайт/с, что не очень-то много. Скорость произвольного чтения составляет 68 000 IOPS, а записи: 69 000 IOPS.

На этом мы заканчиваем описание накопителей форм-фактора mSATA и переходим к рассказу о других участниках тестирования. Все описанные ниже диски уже участвовали в нашем групповом тестировании 14 SSD объёмом 240-256 Гбайт, поэтому мы просто приведём выдержки из этой статьи.

Лучший SSD для игр: первый взгляд

Лучший SSD для игр

Samsung 970 EVO Plus 500 ГБ

Рейтинг редактора — 4.8/5

970 Evo Plus действительно является одним из лучших продуктов на рынке прямо сейчас, и по уважительной причине он имеет молниеносную скорость чтения / записи, которая уничтожает большинство предложений конкурентов, доступных в настоящее время, и поступает на полки по очень конкурентоспособной цене.

Мы не могли придумать более подходящей модели, чтобы занять первое место, Samsung 970 Evo Plus — великолепное оборудование.

Линейка 970 EVO plus, без сомнения, является самыми мощными твердотельными накопителями в нашем списке, результаты тестов, которые мы обнаружили, были в 100-м процентиле. Samsung всегда был известен тем, что предлагал качественные и надежные твердотельные накопители, и снова сделал огромный шаг в правильном направлении, выпустив линейку EVO plus.

Следующий лучший SSD для игр

WD Black SN750 NVMe PCIe

Рейтинг редактора — 4,7/5

Western Digital быстро сокращает разрыв между собой и ведущими поставщиками SSD. SN750 может похвастаться почти такой же скоростью, как 970 EVO, и гарантирует качество сборки, которое вы получаете при покупке продуктов WD. В целом отличный SSD, и он просто не занимает первое место.

Вы буквально покупаете душевное спокойствие, когда выбираете Western Digital, поскольку они считаются одними из лучших производителей жестких дисков. В своей новой линейке SSD они не только отошли от скоростей SATA, но и сделали еще один шаг ближе к линейке Samsung 970.

Лучший высокопроизводительный SSD для игр

Sabrent 2TB Rocket

Рейтинг редактора — 4,7/5

Sabrent 2TB Rocket — самый быстрый SSD в нашем обзоре. Это один из лучших M.2 NVMe, который вы можете найти на данный момент, и он является идеальным компаньоном для любой сборки высокого класса. Для парней, которые хотят лучшего из лучших, не смотрите дальше, однако, если вы придерживаетесь бюджета, вы можете выбрать что-то другое!

Если денег нет, то вам понравится ракета Sabrents 2TB M.2. Это все поют, все танцуют SSD, выбивая все остальное в этом списке из парка. Тем не менее, это имеет свою цену… цена, которую мы считаем слишком высокой, чтобы оправдать предоставление ей места на вершине.

Лучший SSD для игр

Adata SX8200 NAND NVMe M.2

Рейтинг редактора — 4.6/5

SX8200 на самом деле более эффективен и быстрее, чем WD Black SN750, но из-за бренда и его туманного прошлого мы решили просто упомянуть их здесь. По цене этого SSD вы получаете невероятное соотношение цены и качества.

ADATA — относительно новый бренд, основанный в 2001 году и в основном производящий решения для памяти и хранения данных по относительно низким ценам. Однако последние пару лет потребители не были слишком впечатлены их продуктами из-за низкого качества сборки и преждевременного срока службы. Помня об этом, мы были очень впечатлены твердотельным накопителем SX8200, выпущенным в конце 2018 года, и чувствуем, что ADATA, возможно, начинает переходить на верхний уровень решений для хранения данных.

Лучший бюджетный SSD для игр

Intel 660p NVME M.2 1 ТБ

Рейтинг редактора — 4.5/5

Intel широко известна как лучший производитель процессоров, но они также пробуют и другие области оборудования. Со своим твердотельным накопителем 660p они предоставили потребителям фантастический бюджетный выбор для решения для хранения данных. Это, безусловно, самый дешевый твердотельный накопитель NVME PCIe 3.0 в этом списке.

Единственная цель Intel при разработке твердотельного накопителя M.2 660p, похоже, подрывает конкуренцию. По сути, это дает потребителям с ограниченным бюджетом еще один вариант для рассмотрения. Если их твердотельные накопители хоть сколько-нибудь хороши, как их ЦП, тогда в нашем распоряжении будет отличный аппаратный компонент.

SATA3 или SATA Revision 3.x (до 6 Гбит/с)

Спецификация SATA Revision 3.0 предусматривает возможность передачи данных на скорости до 6 Гбит/с (практически до 4,8 Гбит/с — 600 МБ/с). В числе улучшений SATA Revision 3.0 по сравнению с предыдущей версией спецификации, помимо более высокой скорости, можно отметить улучшенное управление питанием. Также будет сохранена совместимость, как на уровне разъёмов и кабелей SATA, так и на уровне протоколов обмена. Кстати, консорциум SATA-IO предостерегает от применения для обозначения поколений SATA доморощенных терминов вроде SATA III, SATA 3.0 или SATA Gen 3. Полное правильное название спецификации — SATA Revision 3.0; название интерфейса — SATA 6Gb/s.

To Sum Up …

• SATA is the connection made specifically for connecting storage devices to your PC, making them the main choice of manufacturers.
• SATA 2.0 provides half the speed of SATA 3.0 – 3GB/s to 6GB/s respectively. The only other differences are minor internal process optimizations.
• When purchasing a SATA or eSATA storage device, make sure your motherboard’s version of SATA can handle the version that the device has.
• SATA and eSATA cables are not compatible, however, there is no difference between cables of different versions, i.e. SATA 3.0 cable is the same as a SATA 2.0 cable, eSATA 3.0 cable is the same as eSATA 2.0 cable.

Last update on 2020-08-20 at 15:37 / Affiliate links / Images from Amazon Product Advertising API

M.2 SATA SSD — альтернатива для компактного компьютера или ноутбука

Интересной альтернативой 2,5-дюймовым дискам SATA могут быть модели M.2 SATA. Такие SSD-накопители имеют гораздо меньшие размеры. Чаще всего мы имеем здесь дело с небольшой платой «M.2 2280» (размеры 22 x 80 мм), которая монтируется непосредственно в разъем M.2 на материнке. Преимущества этого решения очевидны, так как в нем отсутствуют запутанные провода. К сожалению есть один нюанс. Дело в том, что мы должны в этом случае принимать в расчет меньшее количество доступных слотов — обычно их один или два на материнке ПК или ноутбука.

Как выглядят M.2 SATA SSD с точки зрения производительности? Сюрприз! Такие диски по-прежнему используют интерфейс SATA 6 Гбит/с, поэтому их производительность близка к 2,5-дюймовым аналогам. Так, последовательные передачи достигают 500–560 МБ/с, а количество случайных операций доходит до 90 000–100 000 IOPS. Носители могут работать как на десктопах, так и на ноутбуках и полностью подходят для повседневного использования.

Носители M.2 SATA могут быть спасением для компактных компьютеров и ноутбуков, где нет места для 2,5-дюймового накопителя, но есть разъем M.2. Однако стоит помнить, что такие диски будут работать только в разъеме, который поддерживает интерфейсы SATA или PCI-Express с поддержкой SATA (они физически совместимы как с разъемами B, так и с разъемами M, но стоит перед покупкой накопителя проверить совместимость в инструкции к материнской плате или документации ноутбука).

До недавнего времени к покупке также были доступны твердотельные накопители для разъема mSATA, но они постепенно были вытеснены моделями M.2 SATA. Сейчас они встречаются уже очень редко.

Скорость передачи данных

Скорость передачи данных это один из важных параметров, для улучшение которого и был разработан интерфейс SATA.

Но этот показатель в данном интерфейсе постоянно увеличивался и сейчас скорость передачи данных может достигать до 1969 Мбайт /с. Многое зависит от поколения интерфейса SATA, а их уже 5.

Первые поколения последовательного интерфейса, версии «0», могли передать до 50 Мбайт/с, но они не прижились, так как сразу же были заменены на SATA 1.0. скорость передачи данных которых уже тогда достигала 150 Мбайт/с.

Время появления серий SATA и их возможности.

Серии:

1. 1.0 – время дебюта 7.01.2003 года – максимальная теоретическая скорость передачи данных 150 Мбайт/с.
2. 2.0 – появлюсь в 2004 году, полностью совместима с версией 1.0, максимальная теоретическая скорость передачи данных 300 Мбайт/с или 3 Гбит/с.
3. 3.0 – время дебюта июль 2008 года, начало выпуска май 2009 года. Теоретическая максимальная скорость 600 Мбайт/с или 6 Гбит/с.
4. 3.1 – время дебюта июль 2011 года, скорость – 600 Мбайт/с или 6 Гбит/с. Более усовершенствованная версия чем в п. 3.
5. 3.2, а также входящая в него спецификация SATA Express – время выхода 2013 год. В данной версии произошло слияние SATA и PCIe устройств. Скорость передачи данных выросла до 1969 Мбайт/с.

Обмен данными

Что такое SATA? Этот интерфейс имеет последовательный обмен данными с устройствами, накапливающими информацию. Если говорить на примере, то в данный момент SATA используется для подключения жесткого диска к материнской плате.

Этот интерфейс с некоторых пор стал универсальным, поскольку учел ошибки прошлых изобретений и оказался наиболее подходящим для подключения винчестера к системе.

SATA имеет разъем на 7 пинов, в то время как его предшественник PATA имел 40 пинов. В связи с этим, размер интерфейса значительно уменьшился, что повлекло и уменьшение сопротивления воздуха. Таким образом, намного проще стало организовывать систему охлаждения, а воздух, разгоняемый ее кулерами, стал доставать до всех элементов питания.

Еще одной положительной чертой SATA-кабеля стала его устойчивость к многократному подключению. Производители позаботились о том, чтобы питающий шнур имел качественные и крепкие материалы.

Еще одним изменением стал принцип подключения кабелей. Ранее, когда был популярен PATA-интерфейс, подключение осуществлялось попарно. Одним шлейфом можно было объединить два устройства. Сейчас же каждое комплектующее подключается одним кабелем.

Такое изменение повлияло на технологию совместной работы оборудования. Кроме того, значительно уменьшились проблемы при комплектации системы, исчезли неполадки при применении нетерминированных шлейфов.

Идеальный вариант апгрейда

Интерфейс 1.0 был представлен в далёком 2003 году, и первые компьютеры с его поддержкой вышли тогда же. Так что на момент написания этого материала ему уже 16 лет – и его можно назвать слишком устаревшим.

Второе поколение технологии было представлено уже через год. Его разработала компания NVIDIA и реализовала в чипсете nForce 4. Первые компьютеры с поддержкой Serial ATA 2.0 были представлены в конце 2004 года. Так что на настоящий момент даже он считается устаревшим.

Ревизия 3.0 была представлена в 2008 году. Она обеспечивает пропускную способность в 600 мегабайт в секунду, так что превосходно подходит для SSD-накопителей и высокоскоростных жёстких дисков.

А последнее на настоящий момент поколение – Express – и вовсе подразумевает «переезд» на шину PCI Express. Благодаря этому максимальная пропускная способность составляет 1.2 гигабайта в секунду, однако совместимого оборудования крайне мало.

Таким образом, если планируется апгрейд, то сейчас лучше приобрести материнскую плату с поддержкой SATA III. Только в этом случае использование SSD-накопителей будет максимально оправдано. Да и другие внешние хранилища данных будут работать быстрее.

Кабели и разъемы

Максимальная длина кабеля последовательного интерфейса составляет 100 см.

Устройство подключается 2 кабелями:

• 7-контактным — для передачи данных;
• 15-контактным — для подачи напряжения 3,3, 5 и 12 В силой тока до 4,5 А.

Кабель SATA 3 можем иметь длину до 1 метра.

Пониженное напряжение позволило использовать кабели уменьшенной толщины, повысив их гибкость и удобство соединения. Число разъемов SATA на материнской плате достигает 6, на каждый может подключаться только 1 устройство хранения информации. Особенность третьей версии протокола — возможность «горячей» замены накопителя вследствие специальной геометрии контактов.

SATA Versions

Same as with all technology, the SATA interface has gone through a few iterations to fit modern standards. SATA has had 3 notable versions as of right now:

Aside from a few, minor differences, like NCQ (Native Command Queuing, introduced in SATA 2.0) that allows hard drives to go through commands faster, the main difference between SATA versions 2.0 and 3.0 is the data transfer speed they can provide. SATA 1.0 is as good as extinct these days, with no new computers using this connection, so there is nothing special to discuss in this cable aside from it kicking off the development of SATA altogether. All three connector and cable versions are compatible, making data speed difference between cables an issue we have addressed further in the article.

Basic SATA connectors are located inside the PC, thus letting you only connect internal storage devices. This is why eSATA (external-SATA) has become pretty popular. eSATA, aside from overall durability and better shielding from outside electromagnetic fields, is simply a regular SATA connector located on the backside of your PC, similar to VGA (display) or USB connectors. This allows external storage devices to be connected to your PC. The eSATA socket is basically connected to your SATA interface on your motherboard which is why the version of eSATA you can get (or already have) on your PC depends on the one your motherboard supports.

Особенности работы SATA и другого оборудования компьютера

Любой цифровой интерфейс – будь то SATA, USB или даже Wi-Fi – работает на определённой тактовой частоте. Этот параметр описывает скорость, с которой передаются данные по нему.

То есть, например, SATA 1.0 работает на частоте 1.5 ГГц. Это значит, что 1.5 млрд раз в секунду по этому интерфейсу передаются данные – «единичка» и «нолик». От тактовой частоты зависит скорость обмена информацией. Чем выше тактовая частота – тем больше данных в секунду может быть передано по «кабелю».

За тактовую частоту периферийных интерфейсов – и, в частности, SATA – отвечает чипсет. Это устройство на материнской плате определяет взаимосвязь между различными элементами компьютера – процессором, оперативной памятью, постоянной памятью, видеокартой и так далее. И именно оно управляет потоками данных, а также частотой их передачи.

И если материнская плата и установленный на ней чипсет жёстко зафиксировали частоту интерфейса передачи данных на накопители с постоянной памятью на значении 1.5 ГГц (что соответствует стандарту 1.0) – увеличить её никак не получится. Ну, во всяком случае, если не переделывать всю схемотехнику устройства. А это настолько сложно и дорого, что проще купить новую «материнку».
