Как правильно наносить термопасту на процессор?

Термопаста. А как часто менять?

Специальных рекомендаций нет. Однако, если вы чувствуете в себе силы, а может и накопились опыта, самостоятельно заменять пасту, можно принять период в 1 год для ноутбуков, 2 года – для десктопов. Это в среднем тот самый временной промежуток, когда паста сильно теряет в своих свойствах. В том числе, о скорой замене пасты можно судить и по косвенным признакам, как то:

• сильная нагрузка на процессор при выполнении серьёзных задач (особенно это касается вариантов бюджетных моделей десктопов и ноутбуков; ситуация усугубляется для моделей, обладающих встроенными видеокартами – ЦПУ берёт на себя вычислительные функции графического процессора, и как следствие этого процессор просто не отдыхает)
• отсюда вытекает и второй признак скорой замены: если вы чувствуете, что вентилятор охлаждения выбрасывает тёплый воздух, знайте, что это тот самый момент, когда термопаста выдыхается
• плохая вентиляция. И снова ноутбуки в зоне риска, ведь для них это основная проблема: аккумулятор нагревается, процессор нагревается, конфигурация ноутбука сама по себе не предусматривает качественного охлаждения, да и сам ноут валяется вместе с хозяином где попало.

Успехов.

Стоит ли приобретать термопрокладку

Сначала определимся, что собой представляет термопрокладка. Это тонкий эластичный лист, состоящий из основы и наполнителя. Основа может быть резиновой или силиконовой. Последняя имеет лучшие потребительские качества, однако все зависит от производителя и качества самих используемых материалов. Храниться термопрокладка должна не более года, поэтому использовать нужно только свежие изделия. Китайские материалы работают примерно год-полтора, после чего требуют замены.

Самое важное – зачем и можно ли использовать термопрокладку вместо термопасты или наоборот. Рекомендуется применять те материалы, которые использует сам производитель

Термопрокладка незаменима в том случае, если расстояние между охлаждающим устройством и радиатором велико (около 1 мм). В противном случае, если вместо прокладки нанести на чип термопасту толстым слоем, то устройство сгорит. Ниже представлено фото высохшей и требующей замены термопрокладки.

Как правильно нанести термопасту, советы

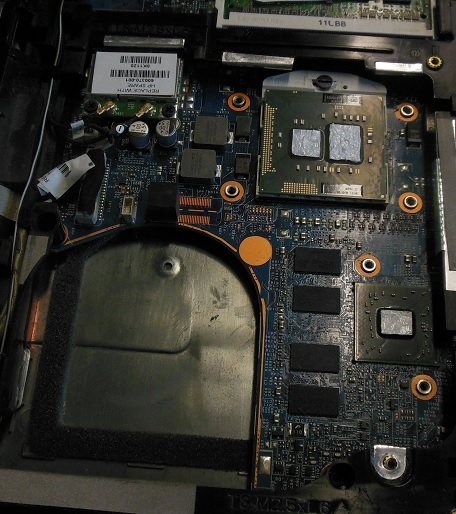

Правильно наносить термопасту нужно так, как на следующем фото. Чтобы термопаста не выходила за рамки кристаллов. Кстати, слой должен быть тонким и равной толщины. Единственная задача термопасты – это вытеснить воздух, который имеет малую теплопроводность.

Подсчет влияния качества термопасты на теплоотвод

Так ли важен выбор термопасты? Просто подсчитаем.

Что лучше проводит тепло, металл или термопаста? Медь обладает теплопроводностью 400 Вт/(м·К), а лучшая термопаста имеет теплопроводность 10 Вт/(м·К). Т.е у меди теплопроводность в 40 раз больше, чем у лучшей термопасты.

При подсчете теплопроводности складываются термосопротивления. Термосопротивление – это величина обратная теплопроводности, т.е. толщина слоя, деленная на теплопроводность. Толщина радиатора кулера 0.02 м, толщина зазора 0.000005 м. Если разделить термосопротивление кулера на термосопротивление зазора с термопастой, получим 100. Т.е. термосопротивление у кулера в 100 раз больше, чем у зазора с термопастой.

Выводы

Получатся, что чем тоньше слой термопасты, тем лучше, тем выше теплоотвод. Все это происходит потому, что зазор, который заполняет термопаста, составляет микроны при правильном нанесении. Следовательно, термосопротивление этого зазора очень мало.

Более того, отсюда следует вывод, что качество термопасты влияет гораздо меньше, чем правильность ее нанесения. Следовательно выбор термопасты не так и важен, если ее правильно нанесли.

И еще один важный вывод. При правильной замене термопасты за счет ее качества можно получить выигрыш только в несколько градусов. Но никак не 10-20.

Как наносить термопасту на процессор компьютера

В народе существует очень много способов нанесения термопасты, но, как правило, все они мало чем отличаются между собой. Зачастую это просто различные вариации, метода, когда распределение термопасты осуществляется за счет установки радиатора. Об этом способе чуть ниже мы и поговорим. Разбирать каждый из всех народных вариантов мы не будем, потому что, они практически не различаются между собой по эффективности теплоотвода. Мы рассмотрим два основных метода.

1. Равномерное распределение

Суть способа заключается в том, чтобы выдавить немного термопасты на крышку процессора и самостоятельно распределить ее по всей площади. Для этого можно воспользоваться пластиковой картой или линейкой. Некоторые производители охлаждения в комплекте с тюбиком кладут небольшую лопатку. Нет абсолютно никакой разницы, чем пользоваться: подручными средствами или этой лопаткой. Главное — равномерно распределить всю термопасту таким образом, чтобы не оставалось пустого места и чтобы термоинтерфейс не попал на материнскую плату. Такой способ гарантирует наличие прослойки интерфейса во всех местах между подошвой кулера и чипом.

2. «Капля»

Вам нужно выдавить небольшую каплю термопасты прямо по центру крышки процессора. Затем просто установите кулер на свое место. Он сделает всю работу за вас: а именно во время прижима равномерно распределит термоинтерфейс между основанием и теплораспределительной крышкой камня.

Некоторые пользователи предпочитают выдавливать не просто каплю, а наносят пасту каким-либо специальным рисунком, например, крестом или кругом. Вы, конечно же, можете поэкспериментировать, но, как показывает практика, эффективность теплоотвода никак не зависит от типа рисунка. Минус такого способа заключается в том, что вы не увидите, какую форму приняла термопаста под основанием радиатора. Для этого потребуется снова снимать охлаждение, а это может ухудшить тепловые свойства пасты.

Вот короткое видео с комментариями от специалистов гипермаркета компьютерной техники ОГО. Нанесение термопасты на площадку кулера — один из возможных вариантов.

Замена термопасты

Как уже было сказано, качественная термопаста объединяет в единое целое процессор и кулер, обеспечивая при этом достаточную для нормального охлаждения скорость теплообмена. Важным условием является своевременная замена отработавшей свой ресурс теплопроводной пасты. Однозначного ответа на вопрос, как часто стоит менять пасту, не существует.

Рекомендуемая частота замены термопасты — раз в год

Для профилактики перегрева процессора некоторые эксперты рекомендуют менять термопасту каждый год. По большому счету, всё зависит от марки пасты и её характеристик. Существует также зависимость от нагрузок, которым подвергается компьютер. Серьезные нагрузки в итоге могут привести к перегреву, а значит и снижению свойств термопасты, её более быстрому высыханию и необходимости регулярной замены.

Некоторые пасты при нормальной работе процессора могут сохранять свои свойства более четырёх лет, а некоторые нуждаются в замене каждый год. Термопаста на видеокарте при обычном режиме работы требует замены несколько реже, чем теплопроводная паста на процессоре. Для того, чтобы отследить этот момент, нужно вести наблюдение за рабочей температурой компьютера.

Помните: особенно важно делать это в период летней жары. Удобнее всего следить за температурой компьютера с помощью специальных программ

Распространено мнение, что критической является температура процессора от 70 градусов и выше. Если же подобное повышение температуры наблюдается постоянно и теплопроводная паста вовремя не меняется, то ноутбук или компьютер будет постоянно перегреваться и отключаться.

Как наносить термопасту правильно — практика

Берем тюбик с пастой и выдавливаем её, прямой линией от края до края, на поверхность процессора с одной из его сторон (фото кликабельно):

Имейте ввиду, что не надо очень уж стараться сделать линию тонкой, но излишне.. мм.. расширять её не надо.

В первом случае до конца процессора может термопасты не хватить, а во втором слой получится слишком толстым.

Далее мы берем карточку и плотно придавив край (не всю, а именно край, т.е так, чтобы карта изогнулась в ваших руках) к поверхности процессора за пастой (там, как Вы видите по фотографии выше, оставлено немноооожечко места) мы медленно, одним движением, не теряя силы нажима, размазываем пасту слева направо:

Результат, как правило, сразу получается идеальным

Если нет, то можно либо повторить процесс еще раз (предварительно удалив термопасту, см.ниже как), либо осторожно карточкой подравнять разрывы, размазывая области рядом, либо повторить процесс еще раз

Для создания более равномерного и тонкого слоя можно пройтись карточкой по поверхности несколько раз.

Производители

Среди производителей термопасты можно выделить:

1. Компании, выпускающие КТП-8 и Алсил-3. КТП-8 – самая бюджетная и широко применимая термопаста. Однако из-за малой тепловодности (менее Вт/(м×К)) она подходит разве что для очень старых компьютеров. Алсил-3 – ещё один вариант бюджетной термопасты. Его тепловодность составляет 1.8 Вт/(м×К), поэтому он также подходит разве что для очень старых компьютеров;
2. Deepcool, Evercool – выпускают как бюджетные, так и премиальные термопасты. Подходят для маломощных домашних и офисных компьютеров, поскольку могут иметь низкий температурный диапазон работы;
3. Zalman, Titan, Arctic Cooling, Thermal Grizzly – выпускают качественные термопасты, имеющие хорошие значения тепловодности, широкий температурный диапазон работы и низкое тепловое сопротивление. Единственный недостаток – относительно высокая цена.

!

Кстати, компания Thermal Grizzly также выпускает качественные термопады с медью или золотом, которые используются в качестве теплопроводников.

Что такое термопаста и какие к ней требования?

Термопаста — это пластичный многокомпонентный состав, обладающий высокими теплопроводящими свойствами. Иными словами, это пастообразное вещество, наносимое между процессором, который нагревается в процессе работы, и кулером (радиатором), который его охлаждает. Роль термопасты — улучшение передачи тепла от нагреваемой поверхности к охлаждающему устройству.

Термопаста — это пластичный многокомпонентный состав, обладающий высокими теплопроводящими свойствами

Для того, чтобы термопаста в полной мере справлялась с поставленной перед ней задачей, она должна соответствовать ряду требований:

1. Обладать высокой теплопроводимостью. Чем выше показатель, тем меньше будет греться процессор.
2. Быть устойчивой к высокой температуре. Скажем так, ее свойства должны отличаться стабильностью в рабочем температурном диапазоне. Например, для пасты Zalman ZM-STG2 это от минус 45 до плюс 150 градусов по шкале Цельсия.
3. Износостойкость. Желательно, чтобы паста могла сохранять свои свойства на протяжении длительных промежутков времени.
4. Быть негорючей, нетоксичной, устойчивой к окислению и коррозии.
5. Отличаться удобством нанесения и снятия.

Термопаста должна обладать высокой теплопроводимостью

В процессе выбора термопасты для ноутбука важно по максимуму учесть вышеперечисленные требования. Отметим также, что ключевым фактором может стать стоимость данного материала

В этом случае, если используете недорогую термопасту, например популярную КПТ-8, то старайтесь производить ее замену чаще.

Как выбрать термопасту

В зависимости от комплектующих и их температурных норм следует выбирать подходящую термопасту. Не стоит тратить больших средств при покупке термоинтерфейса для офисного компьютера. В первую очередь при выборе стоит отталкиваться от процессора, как от самого горячего комплектующего в большинстве случаев.

Чтобы было проще определиться, приведем таблицу, в которой показано, для каких процессора/видеокарты/ноутбука какая термопаста подойдет лучше.

Лучшие термопасты для ноутбука с теплопроводностью до 6Вт

Качественные термопасты для ноутбука должны хорошо проводить температуру, за счет чего, повышать функциональность компьютера. Пасты до 6 Вт подойдут тем ПК, которые ежедневно сталкиваются с умеренной нагрузкой. Если процессор не сильно нагревается при работе, не обязательно покупать дорогие пасты свыше 8 Вт, такие виды созданы преимущественно для игровых ПК или для тех, которые ежедневно подвергаются круглосуточной работе. При составлении рейтинга паст до 6 Вт, рассматривалось 9 номинантов, из них отобрали только 4 термопасты. Они справляются со своими функциями, достойно охлаждают ноутбук, способствуют его быстрой работе.

Deepcool Z3

Универсальная паста с весом 1,5 г представлена в виде шприца, который удобно использовать для домашних, офисных компьютеров. Максимальная рабочая температура составляет до 300 градусов, обеспечивает умеренную теплопроводность – 1.13 Вт/(м·K). Охладительная система будет эффективной только по отношению к ПК со слабой мощностью. Для игровых моделей ее свойств будет недостаточно. Deepcool Z3 имеет умеренно жидкую консистенцию, которая легко наносится на процессор, но при неаккуратных движениях может вытекать за его пределы.

Достоинства

• Доступная цена;
• Выдерживает высокую температуру;
• Шпатель в комплекте;
• Оптимальная консистенция.

Недостатки

Могут возникать сложности в ее нанесении.

В отзывах пишут, что средство хорошо справляется со своими функциями, охлаждает ПК, продлевает сроки его использования. Но, чтобы понять, действительно ли она работает на все 100%, необходимо оценивать ее результаты спустя 6 месяцев. В некоторых отзывах указывали, что через полгода эффект от пасты значительно снижался.

Cooler Master IC Essential E2

Средство создано для современных процессоров, которые при частом использовании сталкиваются с быстрым нагреванием системы. Оптимальная вязкость позволяет быстро передавать тепло от процессора к радиатору, устраняя чрезмерное повышение температуры. В комплекте имеется шпатель, которым можно равномерно распределить средство по поверхности, не пачкая руки. Теплопроводность до 3,5 Вт, этого вполне достаточно для домашних ноутбуков. Вес самой пасты составляет 3,4 г. В комплекте также имеется очиститель и аппликатор, в среднем срок хранения составляет 2 года.

Достоинства

• Не проводит электрический ток;
• Не твердеет и не засыхает;
• Хорошая вязкость;
• Низкое теплосопротивление.

Недостатки

Недоступная цена.

Gembird GF-31-1.5

Термопаста с весом 1,5 г обеспечивает хорошее охлаждение для процессора, идеально наносится, не растекается. В комплекте имеется лопатка, позволяющая равномерно распределять состав по поверхности. Ее теплопроводность составляет 5,8 Вт, этого достаточно для домашних компьютеров. Шприц в минимальном количестве выпускает жидкость, расходуется экономно. Минимальная рабочая температура составляет -30 градусов, а максимальная – до +30. Эффекта хватает до 1-2 лет, затем потребуется повторная покупка. Срок службы относительно длительный, поэтому ее можно смело использовать.

Достоинства

• В комплекте есть лопатка;
• Экономично расходуется;
• Длительный срок действия;
• Вязкая консистенция.

Недостатки

Не обнаружено.

Из отзывов можно понять, что Gembird GF-31-1.5 – хорошая термопаста для процессора ноутбука, которая быстро охлаждает систему, возвращает технике прежнюю активность. В среднем срок службы составляет 1,5 года, поэтому модель будет практичной и эффективной для домашних ноутбуков, которые ежедневно сталкиваются со стандартной работой программ и приложений.

Zalman ZM-STG2

Паста дает возможность использовать ее на разных устройствах, независимо от мощности и скорости работы. Оно равномерно наносится на процессор, не растекается, не образует комочков, принимает ровную консистенцию. Разглаживается с помощью щеточки, не остается на руках, не имеет запаха. Аппликатор удобно крепится к крышке, при не использовании не потеряется. Крышка плотно закручивается, средство не теряет своих свойств, к нему не поступает кислород. Емкость рассчитана на 3,5 г, этого количества хватает на множество применений. Она характеризуется хорошей теплопроводностью, часто используется не только для домашних, но и для офисных компьютеров.

Достоинства

• Удобное использование;
• Хорошая консистенция;
• Умеренная вязкость;
• Экономный расход.

Недостатки

Кисточка не дотягивается до дна, неудобно использовать, когда заканчивается.

В отзывах пишут, что купить термопасту для ноутбука могут все владельцы ПК, несмотря на ее цену. Она расходуется экономично, не образует пузырьков при нанесении на процессор. Удобная щеточка равномерно распределяет состав по всей поверхности.

Лучшие процессоры AMD

ЧТО ТАКОЕ ТЕРМОПАСТА?

Также называется термоинтерфейсом, теплопроводной пастой, термальной смазкой или просто ТП. Этот, обычно сероватый, материал проводит тепло от процессора или графического процессора и рассеивает его на радиатор и кулер. В результате, вы можете получить снижение температуры до 10 градусов, в зависимости от качества термопасты и компонентов вашего ПК.

Даже если может показаться, что радиатор/кулер идеально подходит для вашего процессора, термопаста всё равно необходима для заполнения микроскопического пространства между ними, что в свою очередь, улучшает общее охлаждение и производительность.

Существуют различные типы термопаст: силиконовая, металлическая, керамическая и углеродная. Металлическая паста является наиболее эффективным теплоносителем, но она при этом электропроводящая. Поэтому придётся быть осторожным, чтобы не пролить пасту на металлические контакты материнской платы. Дальше мы подробно рассмотрим эту пасту.

Далее в списке керамическая термопаста, которая не содержит металла и не является электропроводящей. Она намного дешевле, но не даст такого же снижения температуры, как и металлическая паста. Тем не менее, её легче и безопаснее использовать, она показывает отличные результаты, и поэтому, более популярна.

Силиконовые термопасты уже предварительно нанесены на термопрокладки, которые вы можете установить между радиатором и процессором. Они очень просты в использовании, но не так эффективны, как другие пасты.

Положительные аспекты замены

Замена высохшей термопасты в системе охлаждения видеокарты позволит устранить ряд проблем в работе компьютера:

• Вернуть стабильность тепловых параметров графического процессора.
• Увеличить размер изображения до максимально возможного предела.
• Продлить срок службы графического процессора.
• Снизить уровень шума от работающего ПК.
• Сократить потребление электроэнергии компьютером.

Процессор после замены пасты станет работать в нормальном температурном режиме от 40 до 80 оС.

Если до ремонта пришлось уменьшать разрешение монитора и размер картинки для поддержания устойчивой работы видеокарты, то после проведённой профилактики можно будет вернуть настройки в нормальный режим. При этом параметры картинки стабилизируются, качество заметно улучшится.

Работа графического процессора с перегревом приведёт к его поломке. Скорее всего, потребуется покупка и установка новой видеокарты, что ощутимо ударит по бюджету. Стоимость нового высокопроизводительного адаптера скоростного ПК может доходить до 60 тыс. руб., а у профессиональных машин до 200 тыс. руб. и более. Своевременная замена термопасты поможет продлить жизнь устройству и сэкономить средства.

С ростом температуры процессора кулер увеличивает частоту вращения вентилятора с целью повышения скорости воздушного потока, обдувающего радиатор. Соответственно увеличивается уровень шума. Даже самый качественный вентилятор при работе на пределе возможностей будет издавать аэродинамические шумы, раздражающие любого пользователя. Замена теплопроводной пасты восстановит нормальный режим теплопередачи, шум от кулера исчезнет или значительно снизится.

Любой компьютер является потребителем электроэнергии. Современные устройства при работе в нормальном режиме не потребляют много электроэнергии. Потребляемая мощность системного блока бытового игрового ПК не превышает 300-400 Вт. При этом мощность видеокарт составляет 50-70% общего значения. Неисправности в системном блоке ведут к резкому увеличению потребления электричества. Дополнительная мощность рассеивается на нагревании «больных» компонентов, при активной работе систем охлаждения ЦП и ГП. Общая потребляемая мощность неисправного компьютера увеличивается в 1,5-2 раза. Повышенная нагрузка вызывает срабатывание систем защиты блока питания с выключением или перезагрузкой ПК.

Для чего нужны термопрокладки

Помимо термопаст, дополнительно используются специальные термопрокладки. Это вид термоинтерфейса, для изготовления которого используется эластичный материал, напоминающий мягкую резину. Состав этого материала включает улучшающие теплообмен керамические или графитовые наполнители. Функция теплопроводящих прокладок идентична с термопастой: заполнение пространства между радиатором и чипами комплектующих элементов материнской платы.

Например, высота процессора выше остальных элементов и крышка теплообменика более плотно соприкасается с радиатором. Следовательно, в этом месте наносится термопаста. Термопрокладочные изделия помещаются в местах, где микросхемы имеют малую высоту и туда подкладывается терморезинка плотно соединяющая, элементы системы охлаждения, с комплектующими.

Функции термопрокладок включают:

• Антиударная функция. При использовании ноутбука особенно часто происходят микро удары по клавишам, что обуславливает возможность повреждения микросхем системной платы. Прокладка принимает ударное давление на себя, исполняя роль амортизатора.
• Обеспечение контакта с элементами отдаленными от радиатора. Системная плата оборудована микросхемами различной высоты, а пластины теплообменников по высоте идентичны. Следовательно, наиболее высокая деталь, процессор, для соединения с радиатором обрабатывается термопастой. На другие элементы накладываются терморезинки разной толщины.

Минимальная толщина этого термоинтерфейса составляет 0,5- 8 мм. Конкретно для ноутбуков используются тонкие прокладки 0,5-2 мм.

Еще применяются термопрокладки из разных по толщине жестких медных, либо мягких фольгированных пластин. Медные пластины крепятся посредством термоклея или пасты.

Прокладки из фольги крепятся самостоятельно, поскольку с одной стороны обработаны клеющей смесью. Фольгированные пластины не эргономичны в применении, потому что такой материал слишком ломкий и легко рвется, что препятствует нормальной разборке системы охлаждения. Следовательно, прокладки из фольги в последнее время почти не используются.

Термопаста или термопад

В некоторых системах охлаждения для ноутбуков применяется не термопаста, а термопады – специальные теплопроводящие «подушки» между вычислительным чипом процессора или видеокарты и основанием радиатора.

Термопады применяются в том случае, когда физический размер чипа слишком мал для контакта с основанием радиатора через прослойку термопасты. Они обладают низкой теплопроводностью, поэтому используются в основном для охлаждения маломощных элементов компьютера (процессоров и видеокарт с низкой производительностью).

При выборе термопада также стоит учитывать его тепловодность и тепловое сопротивление.

Но стоит учесть, что, если конструкция радиатора или чипа позволяет использовать термопасту, а не термопад – стоит применять именно термопасту.
