Стандарты usb

Цена устройств

Стоимость накопителей зависит от разных факторов. Главным образом её определяет объём памяти устройств (в настоящее время можно встретить экземпляры, ёмкость которых исчисляется в терабайтах, и цена на них будет заоблачной), имеет значение также производитель, но не на последнем месте при формировании ценника и скорость передачи данных, обусловленная интерфейсом подключения. Если самую обычную флешку на 16 Гб с разъёмом 2.0 можно купить рублей за 200, то варианты с интерфейсом 3.0 или 3.1 уже будут стоить от 350–400 рублей и выше. При этом стоит учитывать и другие факторы, которые, помимо разницы, поколений влияют на цену.

Давний друг лучше новых двух

Переходник для наушников с микрофоном

Если попросить кого-либо закрыть глаза и сказать первое, что придёт в голову при слове USB, то этот человек наверняка опишет USB тип A. Впрочем, далеко не факт, что он будет знать, как этот коннектор правильно называется — для подавляющего большинства людей это просто USB.

Применение 5 пинового USB 2.0 коннектора (тип А, мини и микро типа А) разнообразное, с помощью него запитывают большинство приборов и поделок

И это вполне логично, поскольку type A фактически стал «USB по умолчанию». Поколения меняются, время течёт, а этот разъем почти не меняется. И причина в том, что он практически идеален.

Он представляет достаточную жёсткость, чтобы у подключённого устройства не возникли проблемы с контактом даже при сильной тряске. Его относительно легко ремонтировать, и он не особо чувствителен к забиванию пылью.

Отличия версий

Распиновка разных видов usb разъемов: разводка контактов micro и mini usb + нюансы распайки

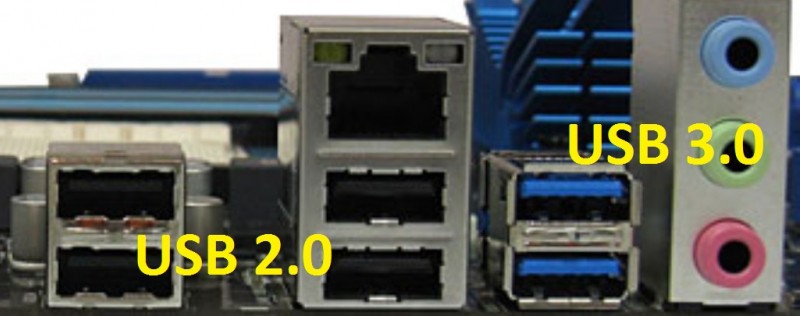

Какие различия существуют между USB-портами:

визуальное отличие. USB 1.0 вы не найдете ни на одном ПК, выпущенном позднее 2009 г. Вторая версия не раскрашена (черный либо белый цвет). Третье поколение USB отличается синей окраской;
скорость передачи информации. Самое главное различие между разъемами. Первая версия развивала скорость до 1,5 мегабит в секунду. Второе поколение до 480 мегабит в секунду. Третье поколение позволяет передавать информацию на скорости до 5 гигабит в секунду;
отличие в использовании. Основано на силе тока. Во втором поколении пропускная способность составляла 500 миллиампер. USB 3.0 позволяет подключать более мощные устройства. Сила тока в третьем поколении равняется 900 мА;
состав кабеля. В предыдущей версии (2.0) под оплеткой находилось 4 провода. В новом поколении их 8. Поэтому, кабель в USB 3.0 несколько толще, чем во втором поколении;
несовместимость с Windows. На предыдущих версиях Windows OS (в том числе и XP), разъем 3.0 будет работать на скорости второго поколения, так как старые ОС не рассчитаны на работу с новым поколением USB.

Типы разъемов

В чем преимущество usb type-c на смартфонах?

Вторая и третья версии разъёмов различают по размерам: Mini USB (маленькие размеры), Micro USB (ещё меньшие размеры); а также по типам: А, В.

USB разъём 2.0 типа A.

Надежный разъем основной характеристикой которого является способность выдерживать не одно подключение, при этом, не теряя своей целостности.

Сечение разъёма имеет прямоугольную форму, что создаёт дополнительную защиту при подключении.

Его недостаток – это большой размер, а все современные устройства отличаются портативностью что и повлияло на разработку и выпуск разъёмов аналогичного типа, но меньшего размера.

USB 2.0 типа А был представлен в девяностых годах и на данный момент еще является наиболее используемым.

Его имеют значительная часть маломощных устройств: клавиатура, мышка, флэшка и другие.

USB разъём версии 2.0 типа В.

В основном его применение находим в стационарных устройствах имеющие большие размеры. К ним относятся сканеры, принтеры, реже ADSL-модемы.

Редко, но все же бывает, что кабеля такого типа продаются отдельно от самой техники, потому что они не входят в состав комплекта технического устройства. Поэтому проверяйте комплектацию устройств.

Разъёмы данного типа не такие востребованные, как разъёмы типа А.

Квадратная и трапециевидная форма присуща всем разъёмам типа В.

К ним относятся и Mini и Micro.

Особенность сечения разъёмов типа «В» заключается в их квадратной форме, что отличает его от других типов.

Разъёмы Mini USB второй версии типа B.

Название разъёма такого типа говорит о том, что оно имеет очень маленькие размеры. И это не удивительно, потому что современный рынок всё больше предлагает миниатюрные товары.

Благодаря использованию персональных винчестеров, кардридеров, плееров и других маленьких устройств, разъёмы USB Mini, относящиеся к типу B, получили большую популярность.

Следует отметить ненадёжность таких разъёмов. При частом использовании он расшатывается.

А вот применение моделей разъёмов USB Mini типа A крайне ограничено.

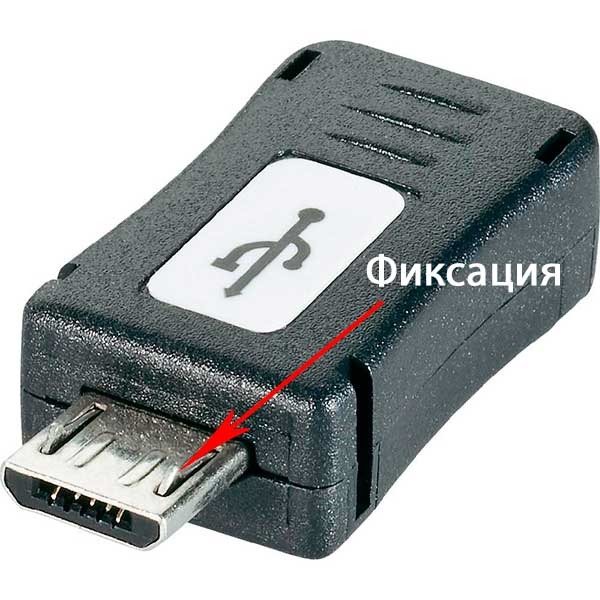

Разъёмы Мicro USB 2.0 типа B.

Модели разъёмов Micro USB являются более совершенными относительно моделей Mini USB.

Данный тип разъёмов отличается невероятно маленькими размерами.

В отличие от предыдущих представленных типов мини, эти разъёмы очень надёжны своими креплениями и фиксацией подключения.

Разъём Мicro USB 2.0 типа «B» был признан по своим качествам единым для всеобщего применения для зарядки всех портативных устройств.

Что произойдёт со временем, когда все производители станут выпускать технику, приспособленную именно к таким разъёмам. Наверное, осталось не долго чтобы это увидеть.

Но такое решение уже было принято в 2011 году всеми современными производителями, хотя разъём Мicro USB 2.0 типа «B» еще присутствует не на всех устройствах.

Разъёмы USB третьей версии типа A.

Разъёмы USB 3.0 имеют большую скорость для передачи информации за счёт дополнительных контактов.

При таких изменениях всё же сохранена совместимость обратной связи. Его применение налажено в компьютерах и ноутбуках последнего поколения.

Разъёмы USB третьей версии типа B.

Третья версия разъёмов USB типа «B» не подходят к подключению разъёмов USB второй версии.

Его применяют в работе периферийных устройств со средней и крупной производительностью.

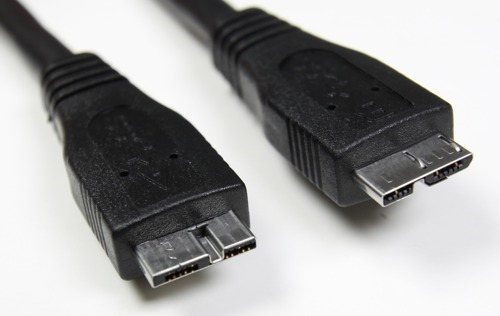

Micro USB 3.0.

Современные внешние накопители, имеющие высокую скорость, а также диски типа SSD, в основном, все оснащены таким разъёмом, который характеризуется высокой скоростью обмена информацией.

Всё более занимает лидирующее положение благодаря тому, что имеет очень качественные соединения.

Разъём удобный в использовании из-за своей компактности. Его предшественником считается разъем вида Micro USB.

Распиновка разъемовUSB.

Определяемся с корпусом флешки.

Казалось бы ничего сложного в выборе корпуса нет, однако некоторые моменты все же стоит учесть. Существует несколько основных типов USB-разъемов:

открытый разъем (отсутствует защита) — такой тип разъема обычно встречается на самых маленьких флешках. Конечно очень удобно таскать за собой накопитель маленького размера, но из-за отсутствия защиты контактной пластины разъема могут появиться царапины, которые могут привести накопитель к преждевременному выходу из строя.
со съемным колпачком — самый популярный и практичный тип защиты разъема. Колпачки изготавливают из резины, пластика… Применение резины позволяет зафиксировать колпачок без фиксаторов и лучше защитить разъем от влаги и пыли. Несмотря на то, что колпачок можно потерять, это лучшая защита разъема флешки от физических воздействий.
скобка — конструкция состоит из корпуса и скобы, которая зафиксирована снаружи и может поворачиваться из стороны в сторону, что дает возможность в определенном положении закрыть собой USB-разъем. У такой конструкции очень низкая защита от внешних факторов и к тому же скоба фиксируется не очень надежно.
слайдер — при такой организации корпуса разъем прячется внутрь и извлекается от туда при помощи подвижной клавиши. Недостаток заключается в том, что может сломаться фиксатор, который держит разъем в выдвинутом положении и уже пользоваться накопителем со сломанной физической функцией достаточно сложно. Кроме этого, разъем хоть и скрывается в корпусе, но имеет не достаточную защиту от пыли и влаги, поскольку контакты остаются открытыми.

Корпус для флешки изготавливают из металла и пластика и иногда применяют систему защиты от внешних воздействий в виде резины. За счет плотного облегания резиной корпуса, влага и пыль не попадает во внутрь.

Иногда сам корпус делают из резины, чтобы защитить внутренние компоненты накопителя не только от пыли и влаги, но и от чрезмерного удара. Следует сказать, что такие корпуса практически не выдерживают тест на излом. Желательно чтобы такая резиновая система защиты основывалась на жестком корпусе. Несмотря ни на что такая защита может сохранить вам важные данные, если вы уроните USB-флеш-накопитель в воду или с относительно большой высоты. Кстати, иногда встраивают в корпус флешки светодиодный индикатор состояния использования.

Вместо выводов. В заключительной части публикации я приведу несколько основных советов и рекомендаций по выбору USB-накопителя. Перед тем как купить флешку определитесь заранее с тем какими техническими характеристиками она должна обладать чтобы с легкостью выполнять поставленные вами задачи и порой экономить время. То бишь какой должна быть ее скорость и емкость. Обязательно подберите бренд, которому вы сможете доверять и не покупайте USB-накопители сомнительных производителей (аксессуары в виде брелков).

Если вам есть чем дополнить статью или вы хотите поделиться своим бесценным опытом по выбору флешки, то приглашаем в комментарии.

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

F — «мама».
M — «папа».

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

Красный — положительный контакт постоянного напряжения в 5 В.
Белый — data-.
Зеленый — data+.
Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Красный — 5 В+.
Белый — данные-.
Зеленый — данные+.
Черный — общий.
Фиолетовый — прием-.
Оранжевый — прием+.
Без цвета — земля.
Синий — передача-.
Желтый — передача+.

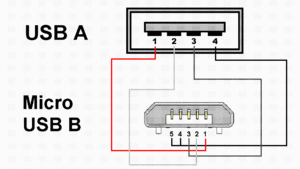

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом, через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Совместимость и лучшая универсальность

Эти устройства использовали различные, разностные формы проводов и портов для подключения к компьютеру. USB стал универсальным способом подключения и соединения устройств к компьютеру. Даже сейчас представьте себе различные устройства, подключенные к вашему компьютеру. Этот список прежде всего включает в себя мышь и клавиатуру, но может также включать камеру, принтер, вечный жесткий диск и т. Д. Если они подключены, то они используют USB. USB также используется для зарядки вашего телефона, а также для копирования и передачи данных с вашего телефона, внешнего жесткого диска и т. Д.

USB сегодня является одним из наиболее часто используемых протоколов связи. Он был первоначально выпущен в январе 1996 года и был разработан консорциумом Compaq, DEC, IBM, Intel, Microsoft, NEC и Nortel. Идея заключалась в разработке универсального коммуникационного протокола для замены различных разъемов, используемых разными компаниями; и им это удалось. USB 2.0, улучшенная версия с более быстрой скоростью была выпущена в апреле 2000 года, а затем в ноябре 2008 года была установлена USB 3.0.

Micro USB

Если у вас есть Android устройство, то вам нужно иметь Micro USB кабель. Даже самые ярые фанаты Apple не могут избежать этого типа разъемов в портативных аккумуляторах, колонках и другом.

Также имеются деления на типы разъемов Micro USB. В основном используется Micro USB Type-B, Type-A особо не распространен, да и я его в реальной жизни никогда не видел. То же самое относится и к Mini USB.

Если вы начнете покупать много гаджетов, вы скоро начнете использовать разные провода для разных устройств, все равно же нет разницы. Так что вам не придется докупать дополнительные провода, если вы их не теряете и не рвете.

При покупке кабеля люди обычно покупают самые дешевые, что я вам делать не советую, так как качество такой продукции может быть очень плохим. В дальнейшем это приведет к неработоспособности кабеля.

Также определитесь с длиной кабеля. В поездке короткий кабель удобен, но дома с таким вы будете сидеть на полу возле розетки. Длинный же кабель будет запутываться и всячески мешать вам. Для портативного аккумулятора у меня кабель длиной в 35 сантиметров, а кабель для зарядки смартфона дома длиной в 1 метр.

К тесту готовы? Всегда готовы!

Реальная скорость обмена данных зависит как от устройства USB, так и от аппаратной конфигурации системы и драйвера контроллера USB.

Тесты проводились на ноутбуке HP Pavilion dv7-6053er (Windows 7 SP1 x64), где по разным бортам разведены порты USB 2.0 и 3.0. Для контроллера USB 3.0 драйвер был установлен с помощью Windows Update.

Фактически, это чип и драйвер NEC, поскольку Renesas Electronic – это совместное предприятие нескольких крупных японских компаний, где NEC является главным акционером.

Я измерял скорость привычных бытовых устройств – флэшек. В качестве примы выступила строгая на вид ADATA S102 16 Gb (USB 3.0).

На подпевках – невесомая и женственная Тranscend JF620 32 Gb (USB 2.0)…

… и большой, брутальный Sandisk Contour Cruzer 8 Gb (USB 2.0).

Картинки обманчиво скрывают истинные размеры флэшек, поэтому я решил дотянуться до фотоаппарата.

Типы разъемов

USB разъём 2.0 типа A.

Сечение разъёма имеет прямоугольную форму, что создаёт дополнительную защиту при подключении.

USB 2.0 типа А был представлен в девяностых годах и на данный момент еще является наиболее используемым.

Его имеют значительная часть маломощных устройств: клавиатура, мышка, флэшка и другие.

USB разъём версии 2.0 типа В.

Разъёмы данного типа не такие востребованные, как разъёмы типа А.

Квадратная и трапециевидная форма присуща всем разъёмам типа В.

К ним относятся и Mini и Micro.

Особенность сечения разъёмов типа «В» заключается в их квадратной форме, что отличает его от других типов.

Разъёмы Mini USB второй версии типа B.

Следует отметить ненадёжность таких разъёмов. При частом использовании он расшатывается.

А вот применение моделей разъёмов USB Mini типа A крайне ограничено.

Разъёмы Мicro USB 2.0 типа B.

Модели разъёмов Micro USB являются более совершенными относительно моделей Mini USB.

Данный тип разъёмов отличается невероятно маленькими размерами.

Разъёмы USB третьей версии типа A.

Разъёмы USB 3.0 имеют большую скорость для передачи информации за счёт дополнительных контактов.

Разъёмы USB третьей версии типа B.

Третья версия разъёмов USB типа «B» не подходят к подключению разъёмов USB второй версии.

Его применяют в работе периферийных устройств со средней и крупной производительностью.

Micro USB 3.0.

Всё более занимает лидирующее положение благодаря тому, что имеет очень качественные соединения.

Разъём удобный в использовании из-за своей компактности. Его предшественником считается разъем вида Micro USB.

Распиновка разъемов USB.

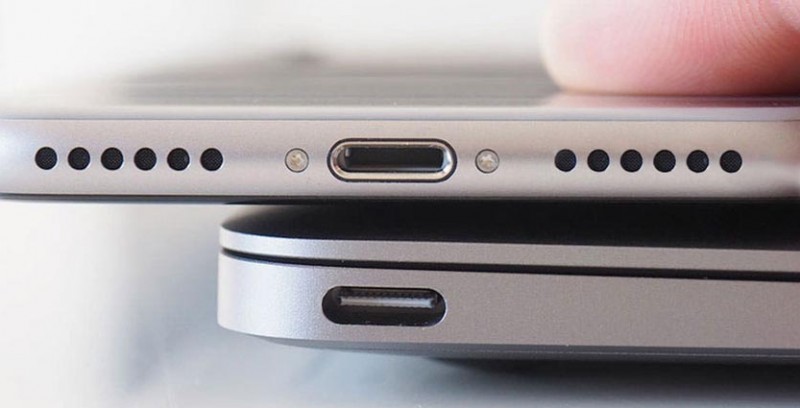

Почему мы ждем USB4 в новых iPhone и MacBook

Компания Apple является первопроходцем во многих сферах. Именно купертиновцы первыми из производителей компьютеров массово перешли на использование Type-С портов.

Все началось с 12-дюймового MacBook в 2015 году, а позже вся профессиональная линейка MacBook Pro избавилась от других разъемов на корпусе в пользу Type-C.

Еще в 2018 году новый разъем появился в iPad Pro и все ждали переход с Lightning на Type-С в линейке iPhone прошлой осенью. Вероятно, тогда Кук и компания притормозили, чтобы выдать iPhone сразу с поддержкой USB4.

Оснащать свои гаджеты новой фишкой можно начать уже с июня (на новых Mac) или с сентября (на iPhone 12).

Во-первых, купертиновцам пора устанавливать одинаковые порты во всех выпускаемых гаджетах. Начать лучше с самого продаваемого устройства – iPhone.

Сейчас есть Lightnung и Type-C, но разъемы USB отличаются параметрами в зависимости от устройства. Где-то это банальные USB 3, где-то с поддержкой Thunderbolt 2 или 3. Логичнее начать массовый переход на Type-С с USB4.

Во-вторых, наличие скоростного USB4 позволит максимально быстро переносить данные. Это касается как связки iPhone – Mac, так и пары смартфонов или планшетов. А еще, наконец-то, можно будет подключать iPhone к MacBook без покупки дополнительного “шнурка”.

В-третьих, наличие USB4 с технологией Power Delivery позволит заряжать от смартфона другие гаджеты. iPad уже давно так умеет.

Сам iPhone будет заряжаться настолько быстро, насколько позволит источник питания с Power Delivery.

Технология USB4 станет отличной фишкой как для обновленных MacBook, так для нового iPhone 12.

iPhones.ru

Купертиновцы должны первыми освоить новую технологию.

Цена устройств

Цена — это по-прежнему очень важный фактор. Многие флеш-накопители USB 2.0 можно получить очень дёшево. Например, можно найти флешку на 8 Гб не более чем за $10, а на 4 Гб, даже за $5.

Чтобы увидеть значительный прирост скорости на USB 3.0, вам придётся потратить больше $40. Спросите себя, сколько вы готовы потратить и для чего будете использовать накопитель. Вам просто нужен небольшой, дешёвый инструмент для перемещения документов? Тогда USB 2.0 отлично подойдёт. С другой стороны, если скорость имеет большее значение, особенно для передачи увесистых файлов, вероятно, вам понадобится USB 3.0.

Разъемы

Разъем USB 3.0 Standard-A (вверху, синего цвета « Pantone 300C»), разъем Standard-B (в центре) и разъем Micro-B (внизу)

К розетке USB 3.0 Standard-A можно подключить либо штекер USB 3.0 Standard-A, либо штекер USB 2.0 Standard-A. И наоборот, можно подключить штекер USB 3.0 Standard-A к розетке USB 2.0 Standard-A. Это принцип обратной совместимости. Standard-A используется для подключения к порту компьютера на стороне хоста.

К розетке USB 3.0 Standard-B можно подключить либо штекер USB 3.0 Standard-B, либо штекер USB 2.0 Standard-B. Обратная совместимость применима к подключению штекера USB 2.0 Standard-B к розетке USB 3.0 Standard-B. Однако невозможно подключить штекер USB 3.0 Standard-B к розетке USB 2.0 Standard-B из-за физически большего разъема. Standard-B используется на стороне устройства.

Поскольку порты USB 2.0 и USB 3.0 могут сосуществовать на одном компьютере и выглядят одинаково, в спецификации USB 3.0 рекомендуется, чтобы розетка Standard-A USB 3.0 имела синюю вставку ( цвет Pantone 300C). Такая же цветовая кодировка применяется к штекеру USB 3.0 Standard-A.

USB 3.0 также представил новый кабельный разъем Micro-B, который состоит из стандартного кабельного разъема USB 1.x / 2.0 Micro-B с дополнительным 5-контактным разъемом, «уложенным» внутри него. Таким образом, хост-разъем USB 3.0 Micro-B сохранил обратную совместимость с разъемами кабеля USB 1.x / 2.0 Micro-B, позволяя устройствам с портами USB 3.0 Micro-B работать на скоростях USB 2.0 на USB 2.0 Micro-B. кабели. Однако невозможно подключить штекер USB 3.0 Micro-B к розетке USB 2.0 Micro-B из-за физически большего разъема.

Распиновка

Штекер USB 3.0 Standard-A (вверху) и розетка (внизу) с аннотированными контактами

Разъем имеет ту же физическую конфигурацию, что и его предшественник, но с еще пятью контактами.

Контакты VBUS, D−, D + и GND необходимы для связи USB 2.0. Дополнительные контакты USB 3.0 — это две дифференциальные пары и одна земля (GND_DRAIN). Две дополнительные дифференциальные пары предназначены для передачи данных SuperSpeed; они используются для полнодуплексной сигнализации SuperSpeed. Вывод GND_DRAIN предназначен для оконечной нагрузки дренажного провода, управления электромагнитными помехами и поддержания целостности сигнала.

Распиновка разъема USB 3.0
Приколоть	Цвет	Название сигнала	Описание
Разъем	Разъем B
Оболочка	N / A	Щит	Металлический корпус
1	красный	VBUS	Мощность
2	белый	D−	Дифференциальная пара USB 2.0
3	Зеленый	D +
4	Чернить	GND	Земля для возврата питания
5	Синий	StdA_SSRX−	StdB_SSTX−	Дифференциальная пара приемника SuperSpeed
6	Желтый	StdA_SSRX +	StdB_SSTX +
7	N / A	GND_DRAIN	Земля для возврата сигнала
8	Фиолетовый	StdA_SSTX−	StdB_SSRX−	Дифференциальная пара передатчиков SuperSpeed
9	апельсин	StdA_SSTX +	StdB_SSRX +
Разъем USB 3.0 Powered-B имеет два дополнительных контакта для питания и заземления устройства.
10	N / A	DPWR	Питание, подаваемое на устройство (только Powered-B)
11	DGND	Заземление для возврата DPWR (только Powered-B)

Обратная совместимость

USB Micro-B USB 2.0 против USB Micro-B SuperSpeed (USB 3.0)

Вилки и розетки USB 3.0 и USB 2.0 (или более ранние) типа A предназначены для взаимодействия.

Разъемы USB 3.0 Type-B, такие как те, что есть на периферийных устройствах, больше, чем в USB 2.0 (или более ранних версиях), и допускают как больший штекер USB 3.0 Type-B, так и меньший USB 2.0 (или более ранний) Type-B затыкать. Штекеры USB 3.0 типа B больше, чем штекеры USB 2.0 (или более ранние) типа B; поэтому штекеры USB 3.0 Type-B нельзя вставлять в розетки USB 2.0 (или более ранней версии) Type-B.

Штекер и розетка Micro USB 3.0 (Micro-B) предназначены в первую очередь для небольших портативных устройств, таких как смартфоны, цифровые камеры и устройства GPS. Разъем Micro USB 3.0 обратно совместим с разъемом Micro USB 2.0.

Розетка для eSATAp , которая представляет собой комбинацию eSATA / USB, предназначена для подключения разъемов USB Type-A от USB 2.0 (или более ранней версии), поэтому она также принимает разъемы USB 3.0 Type-A.

Скорость работы флэшек при подключении к порту USB 2.0

Transcend и ADATA сравнивались по длительности чтения и записи обоих наборов файлов.

Чтение

Напомню, что утилита CrystalDiskMark показала скорость последовательного чтения 29 Мб/с для Transcend и 30 Мб/с для ADATA.

Папка с записями блога скопировалась на диск с обоих флэшек моментально, поэтому я определил это время в 1 секунду. А вот с фильмами наблюдалась другая картина – ADATA справилась с набором больших файлов почти в два раза быстрее. Как видите, результаты программных тестов не всегда верно отражают реальную ситуацию!

Запись

Исходя из тестов CrystalDiskMark, скорость последовательной записи ADATA была на треть выше, чем у Transcend.

Эксперимент с обоими наборами файлов показал примерно то же самое. Большие файлы скопировались ровно на 30% быстрее, а маленькие – почти на 40%.

Плюсы стандарта USB 3.0

После покупки нового компьютера, а произошло это чуть больше года назад, при подключении всех периферийных устройств я обратил внимание на необычные разъемы USB. Они были синего цвета:

Как оказалось после изучения информации по моей материнской плате — это разъем USB 3.0. На тот момент я ничего не знал об этом стандарте и стал искать инфу в интернете. Информации про стандарт USB 3.0 много, причем разноречивой. Вот что про него пишет Википедия:

Наверное это самое точное определение из всех, прочитанных мною. Подводя итог можно сказать что USB 3.0 относительно новый стандарт передачи данных,т.к. появился в 2008 году. Он отличается от предыдущего главным образом скоростью и увеличенным с 500 мА (USB 2.0) до 900 мА током питания подключаемых устройств. При всем этом разработчики сохранили обратную совместимость с USB 2.0, при этом могу сказать при включении флешки USB 2.0 в разъем USB 3.0 она (флешка) определяется системой гораздо шустрее, чем при включении в «родной» разъем USB 2.0

Заявленная максимальная скорость USB 3.0 на чтение/записи в 600 Мбайт/с на практике может быть достигнута только при подключении переносного SSD носителя. При использовании традиционных внешних жестких дисков и флеш-накопителей средняя скорость чтения будет 70 Мбайт/с, а записи 30-60 Мбайт/с (в зависимости от модели). Это происходит по причине медленных: механики дисков и контролера флеш-накопителей. Но все равно это в 2 раза быстрее самой быстрой флешки USB 2.0, так что новый стандарт придется по вкусу тем, кому часто приходится осуществлять копирование данных на внешний жесткий диск или флеш-накопитель.

Скорости передачи данных выросла не только из-за реализации новых методов передачи данных, но и за счет модернизации проводников и коннекторов. На изображении видно, что USB 2.0 порт содержит четыре линии. Две линии в центре — для передачи данных, а крайние — ноль и плюс для питания.

В новый коннектор USB 3.0 добавлено еще четыре линии, которые отделены от линий USB 2.0, поэтому новый кабель немного толще предшественника. Его легко можно отличить и без цветовой маркировки по количеству контактов в разъеме.

Увеличение тока питания до 900 мА решает проблему таких устройств как внешние жесткие диски,которым при подключении через кабель или USB-концентратор часто не хватало напруги из-за потерь в кабеле и дополнительных разъемах.

Данный стандарт не получил широкого распространения потому что корпорация Intel решила отложить внедрение USB 3.0 в свои чипсеты до 2011 г. Но его преимущества очевидны и в последнее время, с появлением HD-видео и SSD-носителей, его применение все более актуально . Способностей USB 2.0 уже не хватает обычным пользователям.

Выводы

Конечно, я не могу делать далеко идущих выводов о преимуществе стандарта USB 3.0 над своим предшественником по результатам моего скромного теста. Поэтому сформулирую итог так: в моих задачах на моей аппаратной конфигурации моя флэшка продемонстрировала следующие результаты при подключении к порту USB 3.0:

Скорость чтения, т.е. копирования данных с флэшки на диск, ощутимо возросла лишь при переносе больших файлов, который завершился в 2.5 раза быстрее. При этом она оказалась выше скорости записи стандартного ноутбучного жесткого диска (5400 rpm) — именно он являлся узким местом во время операции.
Скорость записи, т.е. копирования данных с диска на флэшку, также возросла только при переносе больших файлов, который завершился на 25% быстрее

Конечно, эти показатели могут варьироваться в зависимости от набора файлов, но общая картина понятна. Хотя теоретическая пропускная способность USB 3.0 в 10 раз выше, чем у USB 2.0, на практике до такого выигрыша в скорости далеко.

В целом, прирост производительности соответствовал моим ожиданиям, хотя я рассчитывал на чуть больший выигрыш при записи.

В любом случае, я не разочарован, потому что флэшка ADATA оказалась быстрее Transcend даже при подключении к порту USB 2.0. Несмотря на то, что ADATA вмещает в два раза меньше данных (16 Гб против 32 Гб), для меня скорость имеет большее значение, чем объем.

А что вы думаете об этих результатах? Стоит ли покупать устройства USB 3.0 сейчас ради такого выигрыша в производительности или это не имеет смысла?
