Эффективно боремся с перегревом: рейтинг лучших систем водяного охлаждения процессора пк 2021 года

⇡#Совместимость и установка

Перечень видеокарт, с которыми совместим водоблок ID-Cooling ICEKIMO 240VGA, приведён в таблице.

Если вы не найдёте в этом перечне свою видеокарту, то не стоит расстраиваться, поскольку водоблок совместим со всеми видеокартами, у которых монтажные отверстия графического процессора размещены по углам квадрата 58,4 × 58,4 или 53,3 × 53,3 мм, то есть с большинством современных видеокарт. Главная проблема заключается в другом.

Как вы уже знаете, в комплекте ID-Cooling ICEKIMO 240VGA нет отдельных радиаторов для элементов силовых цепей видеокарт, поэтому перед приобретением такой СЖО в свою систему следует убедиться, что на вашей видеокарте есть отдельный радиатор для VRM и что он не снимается вместе с основным радиатором графического процессора, как это довольно часто бывает. Кроме того, не рекомендуется устанавливать водоблок ICEKIMO 240VGA на видеокарты, у которых силовая часть вынесена вперёд, в зону между GPU и видеовыходами.

Такие видеокарты, как правило, не относятся к моделям с высоким уровнем тепловыделения, и устанавливать на них систему жидкостного охлаждения не имеет смысла, так что это вроде как не страшно. Но всё равно обязательно проверьте данный момент перед покупкой.

Для закрепления водоблока на графическом процессоре используется универсальная усилительная пластина и гайки с накатанной головкой с шайбами.

Усилие прижима очень высокое. Пожалуй, даже не стоит затягивать эти гайки до упора, чтобы не повредить кристалл графического процессора.

Что касается радиатора с вентиляторами, то его можно разместить в любых предназначенных для 240-мм радиатора местах корпуса системного блока. Но и здесь будет одна проблема, которую мы сегодня уже упоминали, – жёсткие шланги и неповоротные фитинги. В итоге именно из-за этого установить радиатор с вентиляторами на переднюю стенку корпуса системного блока Thermaltake Core X71 нам не удалось, хотя длины шлангов хватало. Не получилось разместить радиатор и на верхней стенке корпуса, поскольку при установленном на процессор суперкулере Phanteks PH-TC14PЕ попросту не хватало запаса по толщине. Поэтому единственным возможным вариантом стала установка радиатора с вентиляторами на перегородку корпуса прямо под материнской платой с видеокартой.

Боковую стенку корпуса можно было бы спокойно закрыть, но в таком случае эффективность охлаждения ID-Cooling ICEKIMO 240VGA была бы серьёзно ограничена, поэтому мы так и тестировали систему – со снятой боковой стенкой. Благо, как показывают наши предыдущие тесты, разницы в температурах компонентов в хорошо проветриваемом вентиляторами корпусе и в корпусе с открытой боковой стенкой практически нет.

Добавим, что во время работы СЖО у неё подсвечиваются вентиляторы радиатора, вентилятор в кожухе и логотип на верхней панели кожуха.

Выглядит красиво, но возможности синхронизировать эту подсветку с подсветкой материнской платы или других устройств у ID-Cooling ICEKIMO 240VGA нет. Для красоты лучше подойдёт система ID-COOLING AURAFLOW 240.

Как выбрать водяное охлаждение?

Существование разных моделей СВО разрешает приобрести установку в соответствии с заданными параметрами, которая оптимально подойдет для конкретного компьютера. Водяное охлаждение для процессора желательно подбирать с учетом следующих нюансов:

1. Большее число вентиляторов помогает увеличивать эффективность системы, снизить скорость вращения.
2. В корпусе должно хватать места под радиатор, шланги и кулеры.
3. Длина шлангов должна соответствовать размерам корпуса.
4. Подбирать мощность СВО в соответствии с требованиями по теплоотводу (величине TDP компьютера).
5. Водоблок лучше приобретать из меди.
6. Желательно наличие регулировки скорости вращения кулеров.
7. Вентиляторы и помпа СВО, издающие шума более 40-ка дБ, будут вызывать дискомфорт.
8. Дизайн – подсветка, теплоноситель с флуоресцирующими компонентами и прозрачные трубки важны исключительно при наличии прозрачной крышки корпуса.

Жидкость для водяного охлаждения

Применять в качестве хладагента простую воду непрактично и опасно. Трубки быстро загрязняются примесями, а в случае протечек крайне высокий риск замыкания. Антифриз является токсичным веществом и проводит электричество. Самый дешевый вариант – заправить водяное охлаждение ПК дистиллированной водой. Специалисты советуют не экспериментировать, а перейти к использованию готового теплоносителя от проверенных брендов.

Примеры качественного хладагента для водяного охлаждения на ПК:

1. Fluid XP+ Ultra .

Feser One .

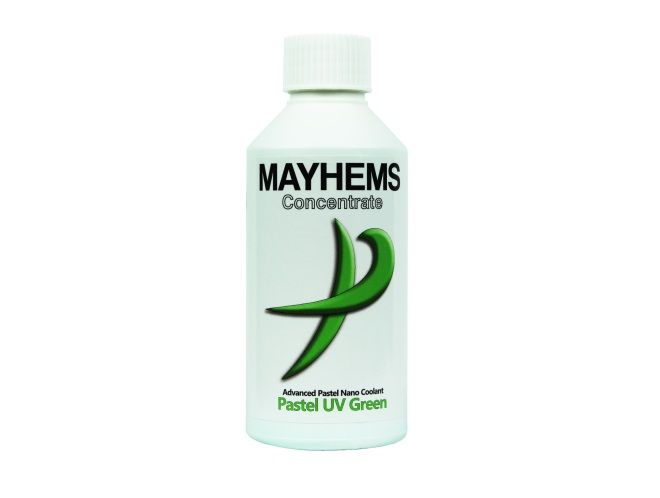

Mayhems Pastel Coolant .

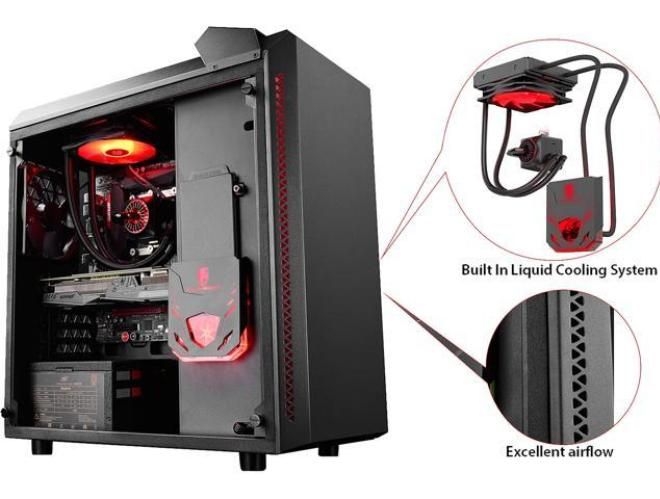

Корпус под водяное охлаждение

Самым габаритным компонентом СВО является радиатор. При выносе его наружу пользователь теряет в мобильности, поэтому корпус для ПК с водяным охлаждением желательно подбирать основательно. Оптимальный вариант – модели с посадочными местами в верхней крышке под типоразмеры радиатора 360-420 мм. Желательно, чтобы свободного места под верхней панелью хватало для монтажа 3-х секционного теплообменника толщиной от 45 мм.

Типы систем водяного охлаждения

Системы водяного охлаждения для компьютера могут быть внутренними или внешними. Внешняя представляет собой отдельный модуль, который соединяется с ватерблоками, установленными на компонентах ПК, посредством шлангов. В самом закрытом модуле размещается радиатор, помпа, резервуар с водой и датчики.

Преимущество внешней системы водяного охлаждения заключается в том, что вы можете пользоваться корпусом своего компьютера без какой-либо доработки. Модуль водяного охлаждения легко сочетается с любым корпусом системного блока. Недостатком такого типа системы является то, что компьютер становится менее мобильным, его неудобно перемещать даже на минимальное расстояние (нужно сливать воду, отсоединять шланги).

Внутренняя система водяного охлаждения полностью располагается внутри самого корпуса ПК. Хотя иногда отдельные элементы системы могут и выноситься на внешнюю поверхность просто из-за того, что не все корпуса приспособлены для размещения такого оборудования. Внутренняя СВО хороша тем, что при ее использовании у Вас не возникнет никаких трудностей с переноской компьютера. Кроме того, не страдает внешний вид корпуса, поскольку охлаждение скрыто в системном блоке. Правда, внутренние системы более сложны в установке и могут потребовать некоторой доработки или модификации корпуса ПК.

Системы жидкостного охлаждения также можно разделить на уже готовые системы и самодельные. Готовые отличаются, прежде всего, удобством в установке, поскольку при покупке Вы получаете сразу набор компонентов водяного охлаждения с подробной инструкцией, как собирать систему. По этой причине их можно рекомендовать тем, кто хочет поменять воздушное охлаждение компьютера на водяное, но при этом еще пока не разобрался в тонкостях установки подобных систем. Готовые системы также обладают высокой надежностью. Из минусов «систем из коробки» можно отметить их, как правило, более низкую производительность по сравнению с самодельными системами, а также отсутствие гибкости в плане конфигурации.

Самодельная система водяного охлаждения предполагает, что Вы сами подбираете отдельные компоненты для нее, исходя из конкретных задач и бюджета. Такие системы получаются, как правило, более эффективными и производительными, чем готовые продукты с заданной конфигурацией. Покупая систему из отдельных компонентов, Вы также получаете возможность немного сэкономить. Однако тут же возникает риск того, что некоторые компоненты просто окажутся несовместимыми друг с другом и Вы попадете впросак. Кроме того,новичку с установкой самодельной системы водяного охлаждения справиться самостоятельно будет сложнее.

Лучшие системы водяного охлаждения для компьютера

Основное назначение систем охлаждения ПК – обеспечение бесперебойной и стабильной работы самого компьютера и создание нормальных условий для его пользователя, что подразумевает минимум шума во время эксплуатации.

Эти устройства отводят тепло от таких элементов, как процессор и блок питания, предотвращая их перегрев и последующий выход из строя.

Существует 2 варианта системы охлаждения – пассивное и активное. Второй тип, в свою очередь, делится на воздушное, подходящее для обычных ПК и водяное, которое требуется для систем с очень мощными или разогнанными процессорами.

Жидкостное охлаждение отличается небольшими габаритами, невысоким уровнем создаваемого шума и высокой эффективностью отвода тепла, благодаря чему пользуется большой популярностью.

Для выбора такой системы следует учесть некоторые нюансы, включая:

• Стоимость;
• Совместимость с процессорами или видеокартами;
• Параметры охлаждения.

Ниже приведен список самых популярных систем водяного охлаждения с популярного интернет-каталога Яндекс-маркет.

DeepCool Captain 240

Оригинальная на вид СВО DeepCool Captain 240 оборудована двумя фирменными чёрно-красными вентиляторами с насечками на лопастях. Крыльчатка каждого способна вращаться со скоростью до 2200 об/мин, создавая шум не более 39 дБ.

При этом на системе есть разветвитель, позволяющий установить дополнительно ещё 2 вентилятора. Срок службы, который гарантируется производителем, составляет около 120 тысяч часов.

Вес системы, подходящей для процессоров и AMD и Intel, равен 1,183 кг.

DeepCool Captain 240

Примерная стоимость устройства – от 5500 руб.

Arctic Cooling Liquid Freezer 240

Сравнительно новую систему охлаждения видеокарт Liquid Freezer 240, появившуюся в продаже в конце прошлого года, можно назвать универсальной, так как подходит она для большинства современных процессоров, создавая во время работы уровень шума не более 30 дБ.

Скорость вращения лопастей каждого из 4 вентиляторов – до 1350 об/мин, масса системы – 1,224 кг. Главным достоинством является снижение температуры процессора на 40–50 градусов, а недостатком – лишь громоздкие размеры.

Arctic Cooling Liquid Freezer 240

Покупка такого гаджета обойдётся в 6000 руб.

Cooler Master Nepton 140XL

Эффективная система охлаждения всего системного блока Nepton 140XL отличается увеличенными размерами радиатора и шлангов, а также последовательным, а не параллельным расположением двух вентиляторов.

Благодаря наличию 140-миллиметрового вентилятора JetFlo, обширной площади контакта жидкости с теплосъёмником и высокому качеству обработки последнего она охлаждает достаточно мощные процессоры, включая даже те, которые были разогнаны для увеличения производительности.

При этом эксплуатационный срок устройства, совместимого с процессорами типа Intel (S775, S1150, S1356, S2011) и AMD (AM2, AM3, FM2), достигает 160 тысяч часов. Максимальная скорость вращения лопастей – 2000 об/мин, масса составляет 1,323 кг, а шум при работе не превышает 39 дБ.

Cooler Master Nepton 140XL

DeepCool Maelstrom 240T

Систему Maelstrom 240T, предназначенную для процессоров Intel 1150–1156, S1356/1366 и S2011, а также AMD FM2, AM2 и AM3, отличает синяя подсветка вентиляторов, позволяющая не только охлаждать компьютер, но и сделать его моддинг.

Срок службы устройства – в переделах 120 тысяч часов, вес – 1100 г, создаваемый уровень шума – до 34 дБ.

DeepCool Maelstrom 240T

Купить устройство в Интернете можно за 4400–4800 руб.

Corsair H100i GTX

Универсальную и достаточно простую в компоновке систему Corsair H100i GTX используют для охлаждения большинства выпускающихся в течение последних нескольких лет процессоров AMD и Intel.

Вес оборудования в сборе составляет 900 г, уровень шума – около 38 дБ, а сила вращения вентиляторов – до 2435 об/мин.

Corsair H100i GTX

Средняя стоимость карты составляет в сети около 10 тыс. руб.

Cooler Master Seidon 120V VER.2

Особенностью использования системы Cooler Master Seidon 120V является возможность устанавливать её как внутри, так и снаружи корпуса. При этом вентиляторы, вращающиеся со скоростью до 2400 об/мин, работают очень тихо – с уровнем шума до 27 дБ.

Совместимость устройства – современные процессоры Intel и AMD (до LGA1150 и Socket AM3, соответственно). Система весит всего 958 г и способна проработать 160 тыс. часов.

Cooler Master Seidon 120V VER.2

Комплектующие для СВО

Помпа — Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто…

Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

Затем стяжки вставляются в щели радиатора.

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем

По-моему здорово… и просто!!! Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством!

Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

В общем агрегат выглядит вот так

Общие габариты системы таковы: Д270, Ш200, В160.

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

После окончательной установки в корпус все выглядит вот таким образом:

В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

Теперь смотрим температуру:

При разогреве процессора программой CPUburn в течении 30 минут достигнута максимальная стабильная температура в 41 градус. Общая стоимость системы около 600 рублей.

Иванов Станислав

stasivanov (a) mail.ru

23/07.2006

Установка охладителя

Сборка и проектирование вашей системы начинается с выбора охладителей или водоблоков – приспособлений, которые будет крепиться непосредственно к нагревающимся компонентам ПК – центральному процессору, чипсету и процессору видеокарты. Они должны быть не только необходимых размеров, но также должны соответствовать отводимой мощности и иметь правильное расположение крепежа, учитывающие посадочные места на материнке и плате видеокарты.

Уже на этом этапе необходимо определиться с конструкцией всей системы в целом: типе и рассеиваемой мощности радиатора, скорости течения хладагента, мощности помпы и способе отвода хладагента за пределы корпуса. Здесь возникает масса технических вопросов, главный из которых – величина рассеиваемой на радиаторе мощности.

Инструменты для работы

Для сборки компонентов системы охлаждения понадобятся следующие инструменты:

• отвёртка для крепления водоблоков к нагревающимся элементам;
• гаечный ключ для подключения фитингов к водоблокам;
• специальные ножницы для резки трубок, по которым будет двигаться хладагент;
• плоскогубцы для крепления хомутами трубок к фитингам.

Фитинги – это своеобразные переходники между водоблоком и трубкой с хладагентом. Они жестко прикручиваются к охладителю одним концом, а на второй их конец надеваются трубки, затягивающиеся хомутами.

Установка охладителя на ЦП

Пожалуй, самый простой этап сборки СВО – это её установка на процессор. Водоблоки для процессора обладают стандартными размерами и точками крепления, соответствующими тому или иному типу сокета. Необходимо просто смазать поверхность процессора термопастой, установить на него водоблок и зафиксировать его при помощи болтов и отвёртки. После чего к водоблоку прикручиваются два фитинга.

Установка охладителя на видеокарту

В целом, эта процедура повторяет то, что делалось на центральном процессоре, с той лишь разницей, что охладитель видеокарты должен иметь хороший контакт не только с её процессором, но и с памятью и системой её электропитания – примерно десятком полевых транзисторов, называющихся также мосфетами.

Обычно, такие охладители выпускаются под конкретную модель видеокарты и их площадь покрывает все необходимые элементы, нуждающиеся в охлаждении. Процессор непосредственно контактирует с охладителем через тонкий слой термопасты, а чипы памяти и мосфеты получают тепловой контакт благодаря специальной термопрокладке, идущей в комплекте с водоблоком.

Установка насоса

Насос для подачи хладагента или помпа устанавливается одновременно с расширительным бачком или резервуаром. Резервуар необходим для обеспечения термического расширения охлаждающей жидкости и для содержания в себе её некоторого запаса. Оба компонента располагаются внутри корпуса. Никаких особенностей или нюансов монтажа при этом нет. Главное – надёжное крепление всей конструкции внутри корпуса.

Соединение шлангами

Когда будут установлены все компоненты внутри корпуса ПК, их соединяют шлангами. Предварительно необходимо при помощи ножниц нарезать шланги нужной длины. И здесь есть определённая сложность, заключающаяся в правильной последовательности соединения компонентов. Хладагент начинает своё движение от помпы к охлаждающимся компонентам, от менее горячего к более горячему.

Шланги присоединяются к фитингам при помощи хомутов. Выход трубки с видеокарты присоединяется к одному из фитингов приспособления, выводящего хладагент из корпуса к рассеивателю. Второй фитинг этого приспособления замыкает круг СВО в корпусе, подключением шланга к оставшемуся фитингу помпы.

Подготовка насоса к работе

Подготовка насоса к работе заключается в подключении к нему электропитания напряжением в +12 В от источника питания при помощи предусмотренного конструкцией разъёма.

Итак, что это такое?

В данной теме вы можете встретить аббревиатуру СВО, которая расшифровывается как система водяного охлаждения. Также используется еще одна — СЖО, где второе слово заменено на «жидкостного». Как вы догадались, от воздушного охлаждения, к которому вы привыкли, отличает ее то, что тепло от железа передается не воздуху, а воде.

Плюсы и минусы

Новаторское решение эффективнее своего воздушного предшественника по таким причинам:

• Повышенная теплоемкость жидкости.
• Стабильность при разгоне.
• Тепло отводится от центра проца. В свою очередь, микромотор воздушных систем расположен над самой горячей зоной радиатора, напротив CPU, из-за чего создается мертвая точка, откуда горячий воздух не выводится. А его (тепло) по логике лучше всего отдалять — дабы повысить качество охлаждения.

Подающая воду помпа создает гораздо меньше шума, чем вентилятор.

Полностью выводит тепло из системного блока, в то время как воздушная система просто разгоняет его внутри корпуса.

У вас мощный компьютер с современными комплектующими? Тогда стоит рассмотреть установку водяной схемы, потому что она лучше способна уберечь устройства от перегрева, и как следствие, быстрого выхода из строя и не будет надоедать вам шумом. Такая система и сама прослужит долго. Приятным бонусом является привлекательный дизайн.

Но выделяют и недостатки водяных систем:

• Высокая цена. Учитывая стоимость комплектующих, которые она будет защищать, на это можно закрыть глаза.
• Более сложная сборка.
• Возможность разгерметизации. Но при правильной установке этот «минус» исключается.

Как работает система жидкостного охлаждения компьютера?

Теплообменником СЖО является «waterblock» или второе название «водоблок» . Он берет на себя горячий воздух, выделяемый процессором, видеокартой и пр., и передает его воде. При помощи особого насоса она поступает в еще один теплообменник — радиатор, забирающий тепло из воды и выводит его в воздух за границы системника.

Система охлаждения своими руками

Систему охлаждения процессора можно приобрести уже в готовом виде. Однако из-за довольно высокой стоимости устройства и не всегда достаточной эффективности предлагаемых моделей, допускается сделать её самостоятельно и в домашних условиях.

Получившаяся система будет не такой привлекательной на вид, но вполне эффективной в действии.

Для самостоятельного изготовления системы следует сделать:

• Ватерблок;
• Радиатор;
• Помпу.

Повторить конструкцию большинства СВО, выпускаемых серийно, вряд ли удастся. Однако, немного разбираясь в компьютерах и термодинамике, можно попробовать сделать что-то похожее если не на вид, то хотя бы по принципу действия.

Изготовление ватерблока

Главную деталь системы, на которую приходится максимум выделяемого процессором тепла, изготовить сложнее всего.

Для начала выбирается материал устройства – обычно это листовая медь. Затем следует определиться с габаритами – как правило, для охлаждения достаточно блока 7х7 см с толщиной около 5 мм.

Геометрическая форма устройства принимается такой, чтобы находящаяся внутри жидкость максимально эффективно омывала все элементы охлаждаемой конструкции.

Конструкция ватерблока своими руками

В качестве основания ватерблока можно выбрать, например, медную пластину, а рабочую структуру изготовить из тонкостенных медных трубок. Количество трубок на примере принято равным 32 шт.

Сборка осуществляется с использованием припоя и электропечи, нагретой до температуры 200 градусов. После этого приступают к изготовлению следующей детали – радиатора.

Радиатор

Чаще всего это приспособление выбирают уже готовым, а не изготавливают дома. Найти и приобрести такой радиатор можно либо в компьютерном магазине, либо в автомобильном салоне.

Однако существует возможность и самостоятельно создать необходимый элемент СВО из следующих предметов:

• 4 медных трубок диаметром 0,3 см и длиной 17 см;
• 18 метров медного обмоточного провода (d = 1,2 мм);
• Любого листового металла толщиной около 4 мм.

Трубки обрабатываются припоем, из металла изготавливается оправка шириной в 4–5 см и длиной до 20 см. В ней сверлятся отверстия, куда заводится проволока. Теперь провод наматывается вокруг обмотки.

Процесс повторяют три раза, получив столько же одинаковых спиралей.

Обмотка проволоки для радиатора

Сборку спиралей и трубок начинают, сначала изготовив рамку. Затем натягивают на неё проволоку. Заключительным этапом является соединение рамки с входным и выходным коллекторами системы. В результате получается деталь следующего вида:

Радиатор в сборке

Помпа и другие детали

В качестве помпы допускается брать аналогичное устройство, предназначенное для аквариумов. Достаточно будет прибора производительностью 300–400 л/мин.

Его комплектуют расширительным бачком (плотно закрывающейся пластиковой ёмкостью) и шлангом из ПВХ с проходными патрубками из обрезков металлических (медных) трубок.

Помпа с трубками и бачком для охлаждения

Сборка

Перед тем, как собирать и устанавливать систему, следует удалить заводское устройство, установленное на процессоре. Теперь необходимо:

• Закрепить ватерблок сверху охлаждаемой детали, для чего используют прижимную планку;
• Заправить систему дистиллированной водой;
• Закрепить на внутренней поверхности крышки компьютера радиатор (напротив отверстий). Если вентиляционных отверстий нет, их следует проделать самостоятельно.

Система в сборке

Завершающим этапом должно стать закрепление сначала вентилятора на процессоре (поверх ватерблока). И, наконец, необходимо обеспечить питание для помпы путём установки её рабочего реле внутри блока питания.

Рекомендуется подбирать устройство, рассчитанное на ток 50–100 мА и напряжение 3.3–24 В.

В результате получается собственноручно изготовленная система водяного охлаждения, достаточно эффективно снижающая температуру процессора на 25–35 градусов. При этом экономятся средства, которые могли бы пойти на покупку недешёвого оборудования.
