Настраиваем спутниковую тарелку и тюнер, порядок подключения оборудования своими руками

Значения параметров LTE

Для определения мощности сигнала необходимо использовать программу для настройки антенны 4G, которая предоставляется вашим провайдером в соответствии с выбранным вами оборудованием. Для примера мы использовали модем Huawei E3372

В этом разделе размещено короткое описание основных параметров, при помощи которых определяется качество LTE-сигнала:

• RSSI показывает уровень мощности сигнала, который принимает модем.
• RSPP отображает средние значения уровня принимаемых пилотных сигналов и силу сигнала, получаемого с базовой станции.
• RSRQ отображает качество принимаемых пилотных сигналов.
• SINR отображает соотношение полезных сигналов к фоновым, которые мешают качественной работе Сети.

Варианты телевидения без тарелки

У многих абонентов при предложении от оператора подключить «Спутниковое ТВ без тарелки» возникают вопросы, ведь обычно для доступа к спутниковому ТВ необходима антенна, настроенная точно на спутник. Фактически спутниковое телевидение без тарелки означает пакет телевизионных каналов, которые можно смотреть через специальной приставки или на телевизоре со Смарт ТВ.

Абоненты могут воспользоваться различными вариантами просмотра телевидения без спутниковой антенны:

• В большинстве регионов России можно смотреть телевидение и при помощи эфирной антенны.
• Кабельное телевидение предлагает большой перечень телевизионных каналов, для его не нужна, необходим только телевизионный кабель.
• Поклонники спутникового вещания могут смотреть телевизионные программы через глобальную сеть, используя приставки IPTV или на телевизорах, поддерживающих Smart TV.

Спутниковое ТВ на даче без тарелки – отличное решение для тех абонентов, которые желают смотреть полные пакеты каналов от операторов Триколор ТВ, Телекарта, НТВ Плюс не только в квартире, но и на даче.

Пакет каналов Триколор ТВ через интернет можно смотреть через определенные модели ресиверов, которые нужно настроить через «Меню» и установить на них последние версии программного обеспечения.

Подписчики НТВ Плюс могут смотреть любимые передачи не только без антенны, но и без приемника и смарт-карты. Чтобы пользоваться этим сервисом, нужно скачать мобильное приложение и зарегистрироваться в «Личном кабинете» на сайте компании. После этого подписчикам будут доступны определенные пакеты платных каналов.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

• Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
• Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
• Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
• Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Как собрать мультифид

Сборка мультифида также сопряжена с некоторыми особенностями. В разборном комплекте изначально идут два неодинаковых “ушка”. Одно больше, другое меньше.

Маленькое одевается на собранную с пластиком трубку.

Большое крепится за центральную траверсу. При этом оба уха можно расположить относительно друг друга двумя разными способами.

На одном уровне или в разных плоскостях. Большинство монтажников располагают именно в одной плоскости.

Хотя если сделать наоборот, это позволит легче выполнить самую начальную настройку спутниковой антенны и сэкономит время при поиске дополнительных боковых спутников.

Головки в собранном виде окажутся на разных уровнях, одна выше, другая ниже.

Собственно, как и летают по горизонту сами спутники.

Но это конечно справедливо, если у вас конвертеры будут ловить три разных спутника. Когда две головки ловят один спутник, например Eutelsat 36E, но с разными пакетами программ, тогда размещайте их в одной плоскости.

А вот третью голову, монтируйте как описано выше. Разбежка между конверторами также зависит от диаметра зеркала. Чем меньше его размер, тем ближе головки будут расположены друг относительно друга.

После того как прикручена планка, постарайтесь хотя бы на глаз выставить головку так, чтобы центральная ось пластика (где сходятся две половинки литья), и это самое крепление к траверсе, оказались под углом 90 градусов. Далее все будет регулироваться относительно этого первоначального положения.

Порядок чередования мультифидов также имеет значение. Первым и ближним к тарелке должен располагаться тот мультифид, позиция спутника которого, ближе к вашему месту проживания.

Например, если вы живете за 40 градусом, то сначала на вашей тарелке должен идти Eutelsat 36.0E, далее Hotbird 13E, и последним Astra 5.0E. Тоже самое по аналогии с другими спутниками.

После закрепления тарелки на стене или крыше, прокладываете от этого места до тюнера или свитча коаксиальные кабели.

Каждый конец подписываете от какой именно головки он идет.

Если у вас дайсек, выходной кабель будет один.

Самостоятельное подключение антенны для приема «Телекарта ТВ»

Перед приобретением комплекта «Телекарта ТВ» в специализированном магазине следует определиться с тем, какого диаметра должна быть тарелка. При этом надо учитывать свое местоположение относительно спутника. Показатель величины ее диаметра может колебаться от 60 до 90 см.

Настройка спутниковой антенны «Телекарта ТВ» проводится на спутник Intelsat-15. Если он отсутствует в списке вашего ресивера, надо самостоятельно ввести его данные:

• частота конвертера – 10600
• питание – вкл.

Потом следует проверить характеристики транспондера: частота должна равняться 12640 МГц, показатель символьной скорости – 30000, FEC – 5/6, вертикальный тип поляризации и формат вещания — MPEG2, DVB-S.

После запуска поиска ресивер должен найти 18 каналов. В пакете «Телекарта ТВ» нет каналов высокой четкости HD, поэтому при его подключении к более современным моделям телевизоров надо взять ко вниманию спутниковые ресиверы HD. Они преобразовывают спутниковый сигнал и «показывают» более четкое изображение при приеме «Телекарта ТВ».

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

Необходимое оборудование

Сейчас в салонах, специализирующихся на продаже спутникового телевизионного оборудования, предлагаются укомплектованные наборы, в которые входят все необходимые для самостоятельного монтажа приборы. Остается лишь докупить кабель необходимой длины и некоторые дополнительные элементы.

Рассмотрим, что входит в такой комплект, а также изучим определения:

• Зеркало (чаще называют тарелкой или антенной). Функция зеркала – прием сигнала со спутника, фокусирование и передача его на конвектор. Имеет диаметр от 0,8 до 1,2 м, изготавливается из алюминиевого сплава или стали, покрытой защитным слоем;
• Конвектор (для непрофессионалов – головка). Получает отраженный от зеркала сигнал, и после преобразования передает по кабелю в ресивер. Кроме этого, конвектор усиливает полученный сигнал, поскольку его мощность очень мала для передачи кабельным путем. Лучше всего установить несколько конвекторов, поскольку они настраиваются на отдельный спутник;
• При выборе нескольких головок, потребуется дополнительно установить дисек. Особенностью любого ресивера является возможность обрабатывать сигнал только с одной головки. Дисек предназначен для переключения между несколькими конвекторами, и передачей сигнала с требуемого;
• Ресивер (тюнер) является самой дорогой составляющей спутниковой системы. Преобразует полученный сигнал в воспринимаемую глазом картинку со звуком. Имеет множество дополнительных функций, которые влияют на цену. Также на стоимость тюнера влияют такие параметры: качество получаемой картинки, быстродействие и уровень требуемого сигнала (чем дороже, тем устойчивей картинка при слабом сигнале);
• Для крепления зеркала используется металлический кронштейн. Более надежны кронштейны в виде треноги: они способны выдержать большие ветровые нагрузки.

Это все основные приборы, которые входят в комплект. Теперь рассмотрим дополнительные элементы, которые потребуются:

• Коаксиальный кабель (обычный телевизионный провод). Как уже отмечалось, его необходимо брать с расчетом удаленности места установки тарелки;
• Коннекторы (штекеры) для подключения кабеля к ресиверу.

Кроме этого, если вы выбрали установку нескольких конвекторов, нужно приобрести мультифиды, которые позволяют закрепить дополнительные головки на стандартный держатель.

Установка телевизионных антенн

Установка телевизионных антенн осуществляется специалистами, обладающим большим опытом работы. У нас имеется всё необходимое оборудование и материалы для проведения работ на крышах и фасадах зданий.

• Работаем со всеми видами антенн – аналоговыми, дециметровыми цифровыми, коллективными (общими, кабельными, общедомовыми) и спутниковыми;
• Осуществляем установку ТВ-антенн недорого и с гарантией;

Также предоставляем услуги по установке ТВ-антенн в сложных условиях – например, на большой высоте или на глухих фасадах зданий путём привлечения промышленных альпинистов.

Наш антенщик выполнит полный комплекс работ, продемонстрирует работоспособность телевизора.

Если вы находитесь в оптимальной позиции MIMO

Посмотрите изображение ниже, но вкратце RSRP / RSRQ являются подходящими для производительности LTE. Если доступно SINR (такое же, как SNR или S / R), его проще всего использовать для выравнивания. Используйте таблицу ниже в качестве указания. Если SNR, скажем, 13 дБ, но RSRP ниже -80 или RSRQ ниже -10, это указывает на проблему, но если они находятся в том же диапазоне, что и таблица, то проще всего использовать только SNR.

Для LTE:

RSSI не имеет отношения к LTE, но его можно рассчитать следующим образом:

RSSI — представляет всю принятую мощность, включая полезную мощность от обслуживающей соты, а также всю мощность канала и другие источники шума, и она связана с вышеуказанными параметрами с помощью следующей формулы:

RSRQ = Н * (RSRP / ПУПС)

Где N — количество блоков ресурсов для полосы измерения RSSI несущей E-UTRA.

Как правило, при комбинировании увеличенного сигнала с декоррелированными антеннами MIMO между нижней и верхней частями возможно увеличение скорости до 20 раз. Сила сигнала увеличивается только с одной антенной или двумя антеннами без большой декорреляции, что может дать увеличение скорости примерно в 10 раз.

Как самостоятельно настроить Триколор ТВ

Для того, чтобы найти все доступные каналы на Триколор ТВ, совершенно не обязательно обращаться к мастеру. Настройку можно выполнить самостоятельно, но для начала рекомендуется проверить, нет ли задолженности по лицевому счету. При наличии долга его необходимо погасить в кратчайшие сроки, иначе найти все каналы не получится.

Настройку можно провести в двух режимах:

• В ручном.
• В автоматическом.

Первый предполагает большее количество времени на настройку, однако позволяет найти больше каналов. Но выполнять ручной поиск рекомендуется только после проведения автоматической настройки. Так удастся избежать лишней траты времени.

В автоматическом режиме

Для начала рассмотрим, как выполняется автоматическая настройка каналов. Ничего сложного в запуске процесса нет. Нужно всего лишь:

1. Запустить телевизор и ресивер.
2. Открыть меню, используя пульт ДУ.
3. Перейти в «Настройки».
4. Выбрать раздел «Телеканалы».
5. Нажать на «Автоматический поиск».

Так запустится процесс. Он будет продолжаться ровно до тех пор, пока оборудование не найдет все доступные каналы. После окончания операции включится первый найденный канал. Далее абонент сможет управлять «Триколором» при помощи пульта, используя переключение каналов и меню.

В ручном режиме

Этот процесс является более затратным по количеству времени на осуществление операции. Но сложности в процессе вряд ли возникнут даже у новичка, поэтому в случае, если осуществить автоматический поиск каналов не удалось, нужно переходить к ручной настройке.

Для начала следует выполнить сброс до заводских настроек:

1. Запустить телевизор и ресивер.
2. Открыть настройки.
3. Перейти в раздел «Заводские настройки».
4. Подтвердить выполнение действия.

После выполнения указанных шагов придется самостоятельно выставить некоторые параметры. Но их не так уж и много, так что на все уйдет не более 10-15 минут.

Итак, как только будет сделан сброс до заводских настроек, ресивер предложит заново авторизоваться:

1. Выбрать свой язык.
2. Указать оператора.
3. Ввести данные часового пояса.
4. Подтвердить обновление спутника.
5. В разделе с автоматическим поиском указать, что сигнал следует принимать со спутника «Триколор».

В конце нужно нажать кнопку «ОК» на пульте ДУ, и начнется поиск каналов. Если найти все необходимые передачи не удастся и в этот раз, рекомендуется обратиться в службу поддержки «Триколор» или в авторизованный офис продаж.

Настройка с помощью телевизора или приставки

Для настройки тв антенны нам потребуется телевизор при наличии встроенного ресивера dvb-t2 или приставка для цифрового эфирного телевидения. Подключите кабель, идущий от делителя, усилителя, телевизионной розетки в антенное гнездо телевизора, включаем тв и переходим в ручной поиск цифровых станций (каналов). Примерно следующим способом (для примера взят телеприемник sony), но принцип поиска похож и на других телевизорах:

На пульте нажимаем кнопку MENU или HOME – установка – настройка каналов – цифровая конфигурация – цифровая настройка – ручной поиск цифровых станций. В итоге появляются шкалы уровень и качество сигнала.

При использовании цифровой приставки с тюнером dvb t2 принцип настройки антенны для цифрового тв не меняется телевизионный кабель вставляете в гнездо ресивера, а ее в свою очередь подключаете к телевизору.

Включаем оборудование, на забудьте переключить телевизор на входной разъем ресивера. Для этого на пульте найдите кнопку:

• SOURCE;
• INPUT;
• AV/TV;
• AV;
• TV/VIDEO.

Если такого названия нет, то ищем кнопку с изображением круга или прямоугольника со стрелкой внутрь.На пульте от приставки нажмите кнопку меню (menu) на экране должно появиться меню ресивера. Более подробно о подключении приставки читаем у нас на сайте. Далее переходим как и на телевизоре в ручной поиск.

На приставке проще нажимаем. Меню – поиск – ручной поиск.

На некоторых моделях телевизоров, декодерах в ручном поиске нам надо выставить диапазон UHF (ДМВ) и номер канала на котором вещает ретранслятор. Если все сделано правильно, то на шкалах появится сигнал. Теперь нам необходимо сделать точную настройку (юстировку) качества сигнала.

Если вы настраиваете телеантенну для приема цифрового тв самостоятельно и не имеете прибора для настройки, то вам, возможно придется подтащить оборудование к антенне что бы видеть шкалы на телевизоре. Что бы не тащить оборудование позовите кого нибудь на помощь. В этом случаи помощника оставляете для наблюдения за шкалами на экране, а сами лезете к антенне и начинаете ее поворачивать в право или влево. Связь с помощником держим по телефону. Поворачиваем антенну медленно, так как шкала на экране будет отображаться с небольшой задержкой. После того как вы добьетесь максимального качества сигнала на приставке или телевизоре, крепите в этом положении антенну и делайте поиск каналов на оборудовании.

Настройка ресивера для поиска сигнала со спутника.

Если Вы включаете ресивер первый раз, то на экране появится мастер настройки. Надо со всем соглашаться, а вот в конце на его предложение начать поиск каналов, нажимаем «Нет», так как он все равно ничего не найдет, антенна ведь не настроена. Нажимаем несколько раз кнопку «EXIT» на пульте дистанционного управления (ПДУ) ресивера, пока он не выйдет из мастера настройки.

Весь процесс я буду показывать на примере спутникового ресивера DRE7300 предназначенного для приема каналов пакета «ТриколорТВ». Меню стандартное для всех ресиверов, и отличие может быть незначительное лишь в дизайне, или некоторые пункты меню могут называться по — другому.

Теперь нам надо зайти в главное меню, для этого жмем кнопку «MENU» на пульте дистанционного управления (ПДУ) ресивера. Далее все время будем работать только с ПДУ ресивера. Здесь мы опускаемся до пункта «НАСТРОЙКА” и жмем «ОК». Если у Вас спросят «PIN», введите четыре нуля.

В окне «НАСТРОЙКА» опускаемся до подпункта «РУЧНОЙ ПОИСК» и жмем «ОК».

Вот с помощью этого окна будем настраивать антенну. Если Вы приобрели готовый комплект, то значения, выставленные по умолчанию, не меняются, как правило, провайдер и производитель об этом позаботились, и все параметры уже «зашиты» в ресивер.
Здесь нас интересует правый нижний угол, в котором видны две шкалы настройки, я их обвел белым прямоугольником. Естественно, пока они пусты и проценты стоят по нулям, так как антенна еще не настроена.

Верхняя шкала показывает уровень сигнала со спутника, а вторая его качество. И только тогда, когда обе шкалы будут показывать проценты, мы на правильном пути, иначе, показывать вообще ничего не будет.

Не будем вдаваться в подробности, что такое поляризация, скорость потока и т.д., об этом я расскажу, кому интересно, в следующих постах. Наша основная задача настроиться на спутник и смотреть спутниковое телевидение.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Проблемы самостоятельной настройки

Цель в данном случае такая же, как и при подключении обычной антенны VHF/UHF-диапазона — необходимо установить приемное устройство так, чтобы улавливать сигнал приемлемого уровня.

В отличие от обычных телевизоров и приставок, спутниковый ресивер ведет мониторинг поступившего и регистрируемого сигнала:

• Красная полоса. Показывает уровень излучения со спутника, падающего на приемное устройство.
• Желтая полоса. Качество сигнала, поступившего на ресивер.

Второй уровень сигнала (регистрируемый на ресивере) и нужен, т.к. от него выводится изображение на телевизор. Его мощность всегда ниже падающего излучения на конвектор, т.к. кабель обладает относительной шумностью.

Чем протяженней кабель, тем ниже будет мощность регистрируемого на ресивере излучения, что потребует более точного направления для получения на выходе приемлемого уровня излучения. Рекомендуется по возможности минимизировать расстояние от конвектора до приставки.

Перед настройкой головка закрепляется к конвектору посередине или со смещением вниз (если в комплекте офсетный рефлектор), к ней от ресивера подключается антенный кабель. Следом приставку нужно подсоединить к телевизору и переключиться в нем на физический канал, соответствующий разъему подключения.

В результате на экране должен отобразиться номер физического канала приставки и две указанные полоски со значением уровня сигнала.

Подключение diseqc-переключателя к антеннам и ресиверу

Подсоединяем кабели от конверторов к diseqc-переключателю. Записываем какому порту переключателя (порты пронумерованы), соответствует каждый спутник. Например, конвертор, принимающий сигнал со спутника HodBird вы подключили к первому порту, Sirius – ко второму, Amos – к третьему. Далее подключаем один конец кабеля к дисеку в порт “Reseiver”, а другой — в гнездо тюнера «LNB IN» и включаем ресивер. В ресивере заходим в menu, установки антенны (инсталляция), в верхней строке в выпадающем списке выбираем спутник, например Amos, и в строке “diseqc” выбираем соответствующий порт (в данном примере 3/4, где 3 – это номер порта переключателя, 4 – означает, что наш переключатель имеет всего 4 порта).

В некоторых ресиверах нумерация diseqc не цифровая, а буквенная по английскому алфавиту, например, LNB «A», LNB «B», LNB «C» и т.д. Таким же образом «подвязываем» остальные спутники. Выходим из меню кнопкой пульта «EXIT», соглашаемся с предложением сохранить настройки. При правильном подключении, каналы со всех настроенных спутников должны показывать. Вторая антенна настраивается так же, как первая и подключается к оставшемуся порту переключателя diseqc.

Следует напомнить, что все подключения производятся при выключенном из электросети ресивере.

Выбор кабеля.

К выбору кабеля отнеситесь серьезно. В спутниковом телевидении и интернете по кабелю, кроме принятого сигнала, ещё подается напряжение питания на конвертер и специальные сигналы, служащие для переключения режимов конвертера. Из марок могу порекомендовать CAVEL, SAT 703, 700, SAT 50, Bigsat.

Не желательно использование китайского RG6, но если другого нет, то старайтесь, при прокладке, максимально сократить его длину от конвертера к ресиверу, так как он имеет приличные потери сигнала из-за своих не высоких параметров и качества.

Радиус изгиба кабеля должен в 8-10 раз превышать диаметр самого кабеля, и пытайтесь найти наиболее кратчайшее расстояние от антенны до ресивера. Чем короче длина кабеля, тем лучше.

И так, подведем небольшой итог. Спутникового провайдера Вы выбрали, комплект оборудования приобретен, с местом установки антенны определились, кронштейн установлен, антенна собрана согласно инструкции идущей с оборудованием, конвертер установлен и повернут на значение указанное программой. Теперь осталось подключить и настроить антенну. Как это сделать читаем продолжение темы самостоятельной настройки спутниковой антенны во второй части.Удачи!

Сборка антенны

К оборудованию прилагается инструкция по сборке, следуя которой можно выполнить все быстро. Конструкция для приема сигнала образована элементами:

• Кронштейн — держит зеркало, поэтому должен монтироваться на стену, мачту или крышу.

  Сборка кронштейна.

• Зеркало — прикрепляется на кронштейн;
• Кабель коксиальный — передает сигнал на ресивер;
• Конвектор — располагается на держателе. Разъем для провода должен находиться внизу, чтобы исключить попадание воды.

Схема сборки:

1. После выбора места установки произвести разметку, чтобы монтировать кронштейн.
2. Сделать дрелью или перфоратором отверстия под крепежные элементы.
3. Закрепить кронштейн.

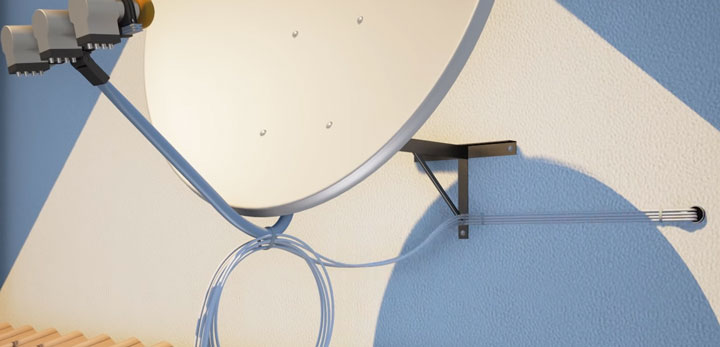

   Вариант крепления кронштейна на крыше.

4. Конвертер завести в держатель.
5. Подсоединить кабель к конвертеру (правила монтажа разъема описаны ниже).
6. Разместить антенну на кронштейне и зафиксировать болтами (полное затягивание болтов не проводить до конца всех работ, чтобы обеспечить изменение наклона и положения конструкции).
7. Кабель укрепить на кронштейне изолентой или стяжками. 1 м кабеля вблизи антенны остается в запасе.

Сборочные работы завершены.

Тестирование операторов

Как выбрать паяльную станцию: классификация аппаратуры и особенности

При выборе оператора всегда останавливаются на том поставщике мобильного интернета, у которого самая большая скорость передачи сигнала.

Опираться на необоснованные высказывания в сети о каком-то преимуществе того или иного мобильного оператора не стоит. Протестировать их в зоне доступа вполне можно самостоятельно. Для этого нужно иметь универсальный прошитый модем и сим карты разных операторов. Модем и карты можно попросить на время у друзей и знакомых.

Тестирование займёт не больше 40 минут. Делают это так:

1. Антенну разворачивают на 3600.
2. Поворачивая каждый раз отражатель на 10-150, в модем вставляют поочередно сим карты.
3. В процессе тестирования фиксируют каждый замер скорости передачи данных.
4. Останавливаются на самом скоростном варианте.

Поиск спутника: настройка антенны и тюнера своими руками

Необходимо определить направление ориентации тарелки. Например, если планируется прием сигнала со спутника Hot Bird, расположенном на позиции 13,0E, Astra 4A 4,9E и Amos 4,0W, то антенну следует направить ​​на все три положения геостационарной орбиты.

Для каждого сателлита необходимо определить азимут, угол места, или высоту подъема спутника, и угол поворота конвертера с линейной поляризацией.

Прием сигнала в районах с углом места менее 12° может оказаться невозможным. При наличии доступа к компьютеру точные параметры настройки антенны можно получить на сайте www.dishpointer.com. Необходимо ввести название своего населенного пункта и выбрать спутник или мультифид, на который настраивается тарелка.

Для Москвы данные следующие:

Спутник	Hot Bird 13E	Astra 5E	Amos 4W	Мультифид 13E, 5E, 4W
Азимут	209,0°	218,0°	227,1°	217,7°
Угол места	22,7°	20,0°	16,5°	20,1°
Угол LNB	15,8°	20,2°	24,3°	–

Стоя на месте будущей установки антенны, и ровно держа компас, медленно повернуть его, совместив стрелку с направлением на север. Отметка на краю прибора, соответствующая азимуту спутника, определенного ранее, и укажет искомое направление.

Чтобы данные компаса были точными, необходимо избегать больших металлических предметов. Точность измерений можно проверить, проведя контрольное измерение в нескольких метрах от предыдущего.

Угол наклона спутника можно определить с помощью транспортира. Также необходимо убедиться в отсутствии препятствий. Если прямой видимости спутника нет, для антенны нужно подобрать другое место. Не лишним будет убедиться и в отсутствии растений, которые в будущем могут закрыть прямой обзор.

Настройка антенны Триколор ТВ на спутник

Настройка спутниковой антенны Триколор на спутник производится следующим образом:

1. Определяется место установки. Самое главное, обеспечить свободный доступ к месту сигнала, чтобы он не был загорожен высотными домами и деревьями. Это может затруднить его доступ. Линия наклона, которая соединяет спутник и антенну должна быть приподнята на 27-30 градусов от горизонта. Если этому мешает дом или деревья, то следует искать другое место. Устанавливать антенну нужно либо на крыше дома, либо за стеклом балкона. Нельзя ставить ее на покатые крыши, иначе зимой на ней будет собираться снег. Это может привести к поломке или плохому вещанию.

Обычно антенну собирают еще в магазине. Если этого не сделали, то сборку следует проводить строго по инструкции. На выбранном месте крепиться кронштейн на выбранных крепежах. Выбор последних зависит от материала стены, нагрузки и т.п. Это могут быть сверла, болты различного типа и т.д.

Подключение F разъема. Он позволяет соединить конвертер и кабель. С помощью изоленты все скрепляется и герметизируется F разъем (сделать это можно с помощью изоленты). Для этого ее попросту нужно смотать в несколько слоев. Если есть, можно использовать и силиконовый герметик. Разъем устанавливается легко и просто. Для этого кабель оголяется, вставляется в разъем и фиксируется. После этого сама тарелка устанавливается на кронштейн и прикручивается, но не сильно (так как все еще будет регулироваться).

Настройка антенны Триколор. Для начала следует выставить угол поворота антенны и азимут. Здесь все зависит от города. Устанавливать следует так, чтобы угол был равен 26,6 градусам, то есть, тарелку нужно наклонить на 3-4 градуса вниз. После этого подключить кабель к приставке конвертора.

Подключение к телевизору. Для этого потребуется все тот же разъем F. Делается это по инструкции, прилагаемой к антенне. Вначале кабель подключается к телевизору, а после его включают.

Настройка ресивера. Для этого нужно зайти в настройки и ввести пароль (обычно это четыре нуля). На экране появиться два индикатора, один из которых указывает на уровень подаваемого сигнала, а другой – на качество. Чтобы все настроить, следует отыскать правильное положение зеркала антенны, для этого ее двигают по горизонтали. Уровень сигнала должен стать максимально возможным. После, тарелку следует двигать вверх-вниз, чтобы добиться качества сигнала. Когда все будет настроено, тарелку следует окончательно зафиксировать в выбранном положении.

Антенна Триколор сильно зависит от погодных условий, качество сигнала при пасмурных и дождливых днях будет намного ниже, чем при ясных. Поэтому, устанавливать антенну лучше при идеальных погодных условиях.

Только после того, как все правильно подключено, можно начать поиск каналов, в инструкции все будет прописано.

Советы по самостоятельной настройке

1. Перед тем, как начать установку антенны, лучше посмотреть у соседей, в какую сторону и под каким наклоном она стоит.
2. Если через 20 минут спутник так и не пойман, лучше найти другое место для установки.
3. Устанавливать антенну лучше всего вдвоем. Один человек устанавливает на крыше, а другой – следит за качеством изображения на телевизоре.
4. Пин-код от ресивера лучше не менять, так как, если его забудете, то придется его перешивать.
5. После того, как все каналы найдены, болты антенны следует хорошо закрутить.
6. Если антенна настроиться на другой спутник, придется все заново перенастраивать.
7. Закручивать болты следует аккуратно и плавно, чтобы не сбить сигнал.
8. Регистрироваться на сайте Триколор следует после настройки.

Нужна помощь в установке или настройке Триколор ТВ? Обратитесь к специалистам «Телемир-ТВ», позвонив по телефону +7 (966) 060-35-60 или оставив заявку на сайте.

Выводы и полезное видео по теме

Автором видеоролика демонстрируется аварийная настройка тюнера, которая может потребоваться в различных случаях сбоя на ранее настроенном приемнике. Такие моменты случаются нечасто, но могут пригодиться в пользовательской практике:

Как демонстрирует пользовательская инструкция выше, самостоятельно выполнить настройку приёма сигнала ТВ от спутника тюнером вполне возможно. Более того, процесс совсем несложный, как это может изначально показаться неискушенному пользователю.

Каждый производитель комплектует поставку инструкцией и называет эту инструкцию пользовательской. Поэтому нет никакой необходимости заказывать настройку у мастера, когда все это реально сделать своими руками.
