Рейтинг лучших термопрокладок на 2020 год

Назначение

Термопрокладка охлаждает детали компьютера, работающего в высокотемпературном режиме. От ее функции зависит состояние компьютера. Отследить перегрев ноутбука легко. Охлаждающие системы, вентиляторы со временем загрязняются, в них забивается мусор, ноутбук начинается медленно работать, самопроизвольно выключаться, турбина издавать сильный шум, нижняя часть компьютера нагревается быстрее. Такие симптомы говорят о том, что ноутбуку требуется чистка. Кроме прочистки вентиляции и замены термопасты, рекомендовано заменить одноразовые термопрокладки. Повторно их использовать запрещено производителем! Это может привести к тому, что ноутбуку потребуется дорогостоящий ремонт.

Если система охлаждения засорена, это ведет к увеличению температуры внутри корпуса, а затем и к деформации микросхем, видеокарты. Все это сокращает срок службы ноутбука. Компьютер начал медленнее работать? Значит, снижена тактовая частота процессора и видеочипа из-за перегрева

Обратите внимание, если техника часто отключается самостоятельно — срабатывает аварийная система защиты. В этом случае требуется срочная замена термопрокладки. Кроме того, они обладают высокой теплопроводностью, хорошими механическими свойствами (твердые, умеют сжиматься и выдерживать деформации)

Кроме того, они обладают высокой теплопроводностью, хорошими механическими свойствами (твердые, умеют сжиматься и выдерживать деформации).

Отличия

1. Срок службы. Зависит от качества термоинтерфейса. Но в среднем, прокладки живут несколько дольше, чем пасты. Если по какой-либо причине пришлось снимать систему охлаждения с чипа или видеокарты, то замене подлежит любой термоинтерфейс.
2. Теплопроводность. В большинстве случаев пасты имеют большую теплопроводность, чем прокладки. Лучшие представители термопаст имеют теплопроводность от 10-19 Вт/м*К и до 80 Вт/м*К в случае паст на основе жидкого металла. У термопрокладок меньшие коэффициенты — 6-8 Вт/м*К. Поэтому с топовыми процессорами или видеокартами лучше использовать термопасту.
3. Простота использования. Заменить термопрокладку намного проще, чем термопасту. Достаточно убрать старый термоинтерфейс, сделать необходимые замеры, отрезать, а потом приклеить новый. Прокладку можно вырезать удобной формы или приклеить в два слоя. В отличие от пасты, она не пачкается. Для замены пасты необходима не только предварительно очищенная поверхность, но и нередко дополнительные инструменты — пластиковая карточка или кисточка. Также с первого раза неопытному пользователю тяжелее определить нужное количество пасты.

Обзор популярных термопаст для ноутбуков

Рынок термопаст предлагает неплохой выбор. В наличии имеются изделия и зарубежных, и отечественных производителей. Давайте познакомимся с самыми популярными моделями, рассмотрим их свойства и характеристики.

Термопаста КПТ-8

КПТ-8

Наверное, одна из лучших термопаст для процессора. Она недорогая, доступная и в большинстве случаев отвечает заявленным требованиям. Теплопроводность КПТ-8 составляет 0,65 Вт/(м·К) при температуре 100°C. Вязкость при 20°C − от 130 до 180 Па·с. Это средние показатели.

Работать паста может в диапазоне температур от -60 до +180°C. Не самый высокий показатель, но и не самый плохой. Основным компонентом, отвечающим за проведение тепла, является оксид цинка. Купить эту термопасту для ноутбука можно в среднем за 200 руб.

Arctic Cooling MX 2

Arctic Cooling MX 2

Продукт от швейцарской компании Arctic Cooling. Чаще всего встречается упакованной сразу в удобный шприц, с которого её очень удобно наносить. Теплопроводность пасты высокая — 5,6 Вт/(м·К), а вязкость — 85 Па·с. Неплохо подходит для охлаждения разгоняемых геймерских ПК и ноутбуков. Средняя стоимость находится в пределах 600−650 руб.

ОБРАТИТЕ ВНИМАНИЕ!

Эта паста очень хорошо тянется даже после длительного использования. При снятии кулера для очередной замены пасты будьте очень аккуратны, так как тянущиеся нити могут попасть на плату или сокет.

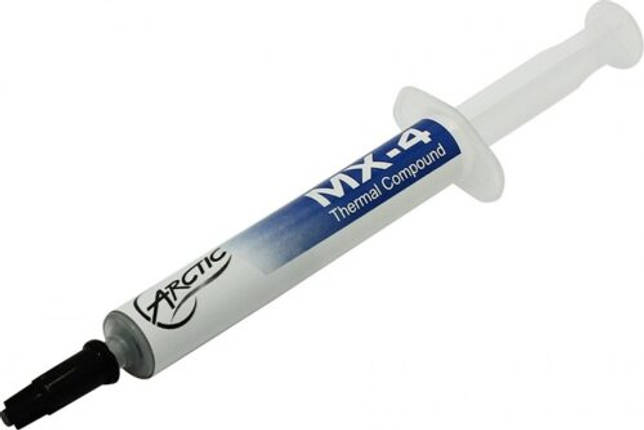

Термопаста Arctic Cooling MX 4

Arctic Cooling MX 4

Позиционируется данная паста производителем как для «оверклокеров». Хорошо держит большие температуры разгона. Верхняя рабочая планка − +160°C. Теплопроводность выше уже перечисленных аналогов − 8,5 Вт/(м·К). Вязкость − 87 Па·с. Стоимость изделия в среднем выше на 100 рублей своей младшей модели − 700−750 руб.

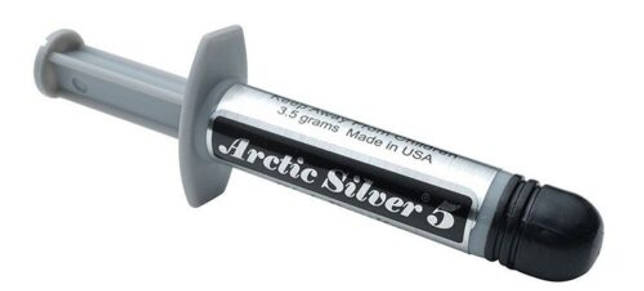

Arctic Silver 5

Arctic Silver 5.

Название продукта говорит о том, что в его составе имеется серебро. И оно действительно присутствует. Диапазон рабочих температур продукта: от -150 до +130°C. Теплопроводность − 9 Вт/(м·К).

Noctua NT-H1

Noctua NT-H1

Паста от австрийского производителя охлаждающего оборудования. Нередко поставляется с новыми кулерами от этой компании. Теплопроводность пасты средняя − 4,5 Вт/(м·К). Может и не самая лучшая для ноутбука термопаста, но определённо для его нужд хватит.

Thermaltake TG-2

Thermaltake TG-2

Термопаста среднего диапазона. Приобрести её можно в среднем за 500 руб. За эту цену производитель гарантирует теплопроводность в 3,3 Вт/(м·К) и рабочий диапазон температур от -40 до +150°C.

Теплопроводящая прокладка – что это?

Под этой деталью подразумевается тонкая пластина (ее толщина колеблется от 0,5 мм до 5 мм и больше), выполненная из определенного материала, хорошо проводящего тепло.

Часто применимым сырьем для изготовления термопрокладок считается:

• силикон,
• керамика,
• медь,
• слюда,
• графен.

Силиконовая

Как и другой вид прокладки, силиконовая прослойка сопутствует смягчению резкого перепада температур между комплектующими деталями процессора или ноутбука. В большинстве она используется для охлаждения:

• видео- и оперативной памяти;
• северного и южного мостов;
• процессора;
• графического чипа.

Эта термопрокладка рекомендована к применению в ситуации, когда отсутствует гарантия соприкосновения горячей и холодной деталей конструкции, а также при наличии зазора между ними большего, чем для применения термопасты. По структуре силикон эластичный и легко поддается необходимой деформации при сжатии или соединении деталей компьютера.

Удобство и легкость в применении силиконовых термопрокладок заключается в том, что перед установкой можно не измерять ширину зазора между деталями, а использовать исходный материал в несколько слоев, накладывая один за другим без дополнительного использования герметика. Это возможно благодаря большим размерам продающихся листов.

Также силикон справляется со смягчением возможных ударов деталей друг о друга при небольших толчках или механических повреждениях корпуса.

Единственным недостатком прокладок, изготовленных из этого материала, является непродолжительный срок службы. Поэтому перед использованием их рекомендовано определить:

• или часто разбирать технику и менять прослойки;
• или приобрести дорогостоящую и прочную прокладку.

Керамическая

Самым передовым материалом, обладающим высокими качественными показателями для изготовления теплопроводящих прокладок, считается керамика. В ее основу входит нитрид алюминия, обеспечивающий химически однородную микроструктуру сырью. В итоге это сказывается на замечательных теплопроводных качествах прокладок, которые не теряют своих свойств во время сильного нагревания. Они способны максимально понижать температуры при работе систем компьютера. При этом используются они на протяжении большого периода времени. Это и выводит их на первый план среди остальных материалов. Также благодаря высокой теплопроводности исходного сырья, существует возможность применения прокладки увеличенной толщины. Это никоим образом не повлияет на производительность их работы.

К тому же подложки из такого состава не представляют токсичной угрозы здоровью людей.

Керамические термопрокладки из нитрида алюминия, вопреки мнению некоторых потребителей, являются довольно прочными. Даже минимальной толщины прослойка способна к незначительной деформации для приобретения формы радиатора и последующему плотному к нему прилеганию.

Медная

Также значительное место среди теплопроводящих подложек занимают медные изделия. Они более эффективны, чем силиконовые, но при установке требуют дополнительных действий по измерению зазора между деталями компьютера или ноутбука. Это более трудоемкий и затратный процесс, так как кроме медной подложки необходимо использование герметика, чтобы устранить расстояние от прокладки до нагреваемого и охлаждающего компонентов. При работе радиатора возможно выдавливание некоторого количества вещества из зазоров, но это вполне нормальное явление. Оно не является опасным и со временем исчезает.

Графитовая

Эта прокладка состоит из графена и представляет собой кристаллическую решетку. Ее толщина всего лишь в 1 атом, но при этом обладает очень высокой теплопроводностью. В графитовых подложках, в основном применимы несколько слоев решеток. Данные термопрокладки лучше проявляют свои теплопроводные свойства, располагаясь в горизонтальном положении, чем в вертикальном.

Графитовые подложки не наносятся на поверхность, как термопаста, а вырезаются из основного листа. В отличие от пасты, такие прокладки не высыхают и могут применяться повторно.

Термопрокладка

Как было сказано выше, для эффективного охлаждения толщина слоя термопасты должна быть минимальной. В идеале – 0,1-0,3 мм. Но что делать, если сам охлаждаемый чип имеет небольшую высоту, и контактная пластина радиатора до него просто не дотягивается?

В этом случае на помощь приходят термопрокладки. Это – такой же термоинтерфейс из силикона и металлической пыли, только выполненный в форме листа и имеющий большую толщину (в некоторых случаях – до 1-2 мм). Именно он позволяет «связать» чип и контактную пластину радиатора, выступая проводником высоких температур.

Из-за своей большой толщины термопрокладки менее эффективны, чем термопаста, но всё равно эффективнее воздуха. Как следствие, они применяются для охлаждения низкопроизводительных чипов. Например, «слабых» дискретных видеокарт или чипсетов материнской платы. А вот для процессоров их лучше не использовать. Если производитель применяет термопрокладки для отвода тепла от «главного чипа», это говорит в первую очередь о непроработанности системы охлаждения и низком качестве сборки самого ноутбука.

Стоит оговориться, что некоторые производители вроде Gelid или Cooler Master выпускают термопрокладки с высокой теплопроводностью – от 10 Вт/мК. Однако даже они с их технологиями жидкого металла и керамической пыли не могут побороть законы физики. Такие высокопроизводительные термопрокладки имеют малую толщину – обычно 0,5 мм.

Также у термопрокладок есть один очень важный недостаток. Дешёвые модели могут выполняться на термически неустойчивой силиконовой либо подобной основе. И под воздействием высоких температур она может протечь, тем самым резко снизив свою эффективность.

При выборе термопрокладки для ноутбука действует то же правило, что и для термопасты: чем выше теплопроводность – тем лучше

Но важно учесть и место размещения этого термоинтерфейса. Например, в большинстве случаев эффективное охлаждение чипсета не обязательно (кроме тех ситуаций, когда ноутбук постоянно «гоняет» «туда-сюда» огромные массивы данных – например, на нём «крутится» база 1С)

Так что и выбирать какие-нибудь термопрокладки на 10 Вт/мК не обязательно – хватит и решения на 5-8 Вт/мК.

Достоинства

• Простота в размещении. Не нужно размазывать по чипу равномерным тонким слоем, достаточно отрезать прямоугольник нужного размера и приклеить на место;

• Разнообразие моделей. Есть как тонкие термопрокладки, так и сравнительно толстые – от 0,5 до 5 мм.

Недостатки

• Высокая цена. Даже наименее эффективные модели отличаются сравнительной дороговизной;

• Сравнительно низкая эффективность;

• Есть риск протечки.

В целом термопрокладки – это скорее вынужденная мера. Они используются в двух целях:

• Если зазор между контактной пластиной радиатора и поверхностью охлаждаемого чипа слишком велик для размещения слоя термопасты (от 0,3 мм);

• Если чип был скальпирован и требуется сгладить его неровности.

Скальпирование чипа иногда используется для повышения производительности компьютера – при разгоне процессора или видеокарты. Но стоит учесть, что тогда он становится уязвим к воздействию извне. Охлаждать скальпированный чип нужно только термопрокладками, которые с высокой вероятностью не протекут за годы использования.

Можно ли заменить термопасту термопрокладкой

Ересь какая-то. Практически “от и до”.

“Минус термопасты в том, что в процессе эксплуатации она высыхает и теряет свои свойства. Поэтому её замену в целях профилактики желательно проводить хотя бы раз в 6-12 месяцев. К сожалению, многие пользователи игнорируют это. В результате чего их ПК или ноутбук выходит из строя из-за перегрева.” Скажите это производителям видеокарт, дающим гарантию 36 месяцев. Ну или тем, кто променял квасную КПТ-8 или какой-нибудь негодный Титан на басурманскую Arctic MX-4.

“Начнём с того, что по своей эффективности термопрокладка уступает пасте, если расстояние между деталью и системой охлаждения минимально. Например, буквально 0,2-0,3 мм. Если же расстояние близко к 1 мм, то использовать термопасту нельзя. Иначе обеспечен перегрев.” Не представляю, КАК можно использовать термопасту при таких зазорах. Термопаста предназначена в первую очередь для заполнения пустот между двумя хорошо соприкасающимися поверхностями, а не для “бутербродов”.

“Цена. Этот критерий не позволит нам выявить, что лучше. Так как стоимость термопасты и термопрокладки примерно одинакова. Самые дешёвые варианты подобных термоинтерфейсов обойдутся вам в 100-150 рублей. Однако экономить не рекомендуем. Желательно, выбирать изделия, чья стоимость превышает 300 рублей.” Цена не равна теплопроводности. Яркий пример GD900 – с рук можно купить дешевле чем КПТ в магазине, при этом теплопроводность на уровне MX-2.

“В среднем по теплопроводности термопрокладки уступают термопастам, лучшие образцы которых имеют показатели на уровне 8-10 W/mK. У термопрокладок таких значений быть не может. У них коэффициент теплопроводности ниже. С другой стороны, есть и термопасты с теплопроводностью 1-2 W/mK. В большинстве случаев уже они будут уступать термопрокладкам.” Ещё как может. Ну не 10 – но 5-6 не предел. Ну и термопасты термопрокладкам в этом случае не “уступают”, так как и предназначение у них иное – заполнять не видимые глазом зазоры, а тоненькую воздушную прослойку между двумя соприкасающимися поверхностями.

“Для ноутбуков и нетбуков использовать термопрокладку. Они аргументируют это тем, что процессор и видеочип у таких устройств нагреваются сильнее. Помимо этого ноутбук или нетбук в основном не стоит на одном месте. Его берут с собой на работу, учёбу или в гости, а, значит, он нередко подвергается тряске. В таких условиях хорошая и качественная термопрокладка будет более практичной и надёжной. Поэтому лучше выбрать её вместо термопасты.” Ну хорошо, пойду поменяю, есть Гризли на 0.5 миллиметра. Только Вы обязаны будете мне оплатить новый ноутбук в случае отвала чипа. Который будет неминуем даже на моём ноутбуке, система охлаждения которого ощутимо избыточна при грамотном применении правильной термопасты.

“Владельцам ПК отдать предпочтение термопастам. Ведь на большинстве моделях зазор между процессором и радиатором кулера минимален. Здесь сложно поместить даже тонкую алюминиевую или медную пластину.” А почему только владельцам ПК? Пусть ноутбуки потребляют энергии и выделяют тепла в среднем в разы меньше – но их склонность к локальным перегревам куда значительнее.

“Если вы снимете термопрокладку и нанесёте вместо неё пасту, скорее всего, радиатор кулера перестанет плотно прилегать к процессору или графическому адаптеру. Дело в том, что большинство термопрокладок намного толще, чем допустимый слой термопасты. В это свободное пространство начнёт попадать воздух, который плохо проводит тепло, способствуя перегреванию устройства.” Покажите мне процессор или видеочип “на прокладках”. Разве только модули памяти и силовые элементы могут прилегать к радиаторам через прокладки.

“Если же, наоборот, вместо термопасты установить термопрокладку, то возрастёт давление на пружины и болты, удерживающие всю конструкцию системы охлаждения. Отчего она и вовсе может выйти из строя либо работать нестабильно.” Какие пружины? Какие болты? Не давление в первую очередь возрастёт, а температура. Причём катастрофически, сотка может быть уже в простое, если речь про горячие чипы, а не про память и не про силовые элементы.

Свойства термопаст, которые важны при выборе

Состав и теплопроводность

Термопасты, которые используют для охлаждения компьютерной техники, неодинаковы по химическому составу.
Они бывают:

Жидкометаллические. Их теплопроводность составляет 30-80 Вт/(м*K). Это самые эффективные, но и довольно дорогие продукты. За счет высокого содержания металлов они хорошо проводят ток, а поэтому не рекомендуются к широкому применению. Неаккуратное нанесение такого состава вызовет короткое замыкание между выводами элементов платы и приведет к ее неработоспособности. Кроме того, эти пасты химически активны и могут вызывать коррозию поверхностей.

Смотрите наши статьи про разгон процессора и разгон видеокарты

Жидкометаллические термопасты предназначены для охлаждения CPU и GPU высокопроизводительных игровых и разогнанных систем, где другие продукты не позволяют достичь хорошего охлаждения. Для ноутбуков они нежелательны, да и не нужны. Примеры таких термопаст: Thermal Grizzly Conductonaut и Coollaboratory Liquid PRO.

• На базе углеродных соединений. Основные вещества, которые входят в состав таких термопаст – микрокристаллы искусственных алмазов и графит. Их теплопроводность немного уступает металлизированным пастам и составляет около 5-7 Вт/(м*K), однако стоят они в 1,5-3 раза дешевле. Это оптимальный вариант для большинства ноутбуков и ПК, кроме, пожалуй, самых производительных и игровых. В компьютерных магазинах пасты этого класса составляют 50-70% ассортимента. Типичный пример – Arctic Cooling MX-2.
• На основе оксидов металлов. Теплопроводность термопаст этой группы самая низкая – не более 1,5-3 Вт/(м*K). Типичный представитель – паста KPT-8, дешевый и малоэффективный продукт. В системах охлаждения мобильных компьютеров такие лучше не применять.

Итак, ноутбукам подходят все виды термопаст с теплопроводностью 6-12 Вт/(м*K). Больше – можно, меньше 3 Вт/(м*K) – нежелательно.Вязкость и консистенция

От вязкости термопасты зависит удобство ее нанесения. Сильно вязкие составы предназначены для систем с массивным, тяжелым кулером, то есть для стационарных компьютеров. Использовать такие на ноутбуках не возбраняется, но если сравнивать 2 продукта одинаковой теплопроводности и цены, но разной вязкости, выбор напрашивается в пользу более мягкого, так как с ним проще работать. Однако слишком мягкие, текучие пасты покупать не стоит.

Вязкость термопаст колеблется в пределах 10-850 Па*с. Оптимальное значение составляет примерно 80-160 Па*с, но многие производители его не указывает, поэтому при выборе чаще приходится полагаться на субъективные ощущения других пользователей.

По консистенции качественная термопаста должна быть однородной. Любые включения – комочки, крупинки, пузырьки воздуха, а также отделение жидкой фракции от твердой, указывают на непригодность ее к использованию. Пасты с высоким уровнем плотности не должны крошиться.

Максимальная рабочая температура

Максимальная рабочая температура – это показатель, который указывает, до какой степени нагрева термопаста сохраняет свои свойства. То есть не снижает теплопроводность и не меняет консистенцию.

Верхний температурный порог мобильных процессоров и графических чипов составляет 100-110 °C, поэтому минимальная рабочая температура термопасты не должна быть ниже этого уровня. А лучше, чтобы она была градусов на 30-50 выше.

Упаковка

Термопасты для домашнего применения выпускают в тюбиках, шприцах, одноразовых пакетиках и иногда в баночках. Самыми удобными я считаю шприцы и пакетики, так как тюбики слишком неэкономны, а в баночках пасты, как правило, много и при долгом хранении на ней может образоваться сухая корка.


Топ дорогих термопрокладок

Arctic Cooling Thermal Pad

Купить можно за 750 рублей в магазине ДНС. Отлично заменяет термопасту. Продается листом с размерами 120 *20мм, толщиной 1,5 ММ. Теплопроводность равна 6 Вт/мК. Это изделие на силиконовой основе обладает эластичными свойствами. Это позволяет полностью, без воздушных зазоров занять пространство между шероховатыми поверхностями деталей.

термопрокладка Arctic Cooling Thermal Pad

Преимущества:

• Качественное изделие;
• Обладает отличной теплопроводностью;
• Легко применяется;
• Принимает любую форму;
• Из листа можно сделать несколько прокладок.

Минусы:

• Цена;
• Иногда можно найти подделку, которая не соответствует оригиналу.

Gelid GP Extreme

Приобрести данный теплоинтерфейс можно за 1000 рублей. Интересно, что компания раньше выпускала качественные термопасты. Сейчас занялась производством не менее надежных подложек. Подходят для чипов, любых электронных компонентов ноутбука. Также при их помощи проводят плотный поверхностный монтаж.

термопрокладка Gelid GP Extreme

Достоинства:

• Отличная эффективность;
• Быстро легко наносится;
• Отвечает заявленной теплопроводности 12 Вт/мК;
• Не проводит электрический ток;
• Безопасный продукт.

Недостатки:

Высокая стоимость.

Coollaboratory Liquid MetalPad

Продается по средней цене за штуку — 1280 руб. Производится в Германии, поэтому надежна, эффективна, практична. Это жидкий металл, состоящий из меди, индия, висмута. При комнатной температуре пластина твердая, но стоит температуре подняться до 60 градусов, как материал становится жидким. В этом состоянии он полностью занимает свободное пространство между деталями. Также их обволакивает без создания воздушного пространства.

термопрокладка Coollaboratory Liquid MetalPad

Преимущества:

• Очень эффективные термопрокладка;
• Имеет твердую консистенцию;
• Надежные, при этом полностью заполняют мельчайшие неровности.

Недостатки:

• Цена;
• Пластины тоньше фольги, при этом очень легкие;
• Вырезать нужные размеры из них редко получается;
• Трудно наносить;
• К концу срока службы могут прикипеть к деталям, удалить их придется при помощи наждачной бумаги.

Thermal Grizzly Minus Pad 8

Это изделие можно купить за 1150 рублей. В составе керамика и металлический наполнитель. Производится в Германии по всем стандартам качества. Размеры листа: 20*120*2 мм. При этом отлично режется канцелярским ножом. Продается в герметичном пакете с защелкой. В нем можно хранить остатки подложки, которые можно использовать в дальнейшем.

термопрокладка Thermal Grizzly Minus Pad 8

Преимущества:

• Эластична;
• Имеет хорошую теплопроводность, в игровом режиме температура не превышает 65 градусов;
• Подается прессовке, при этом не портит детали;
• Полностью заполняют пространство между деталями.

Недостатки:

Цена.

Thermal Grizzly Carbonaut

Это изделие стоит от 1250 до 2500 руб. В упаковке один лист. Продается размерами: 25*25 мм, 32*32 мм, 31*25 мм, 38 *38 мм, 68 * 51 мм. Толщина составляет 0.2 мм. Состоит из углеродистого волокна. Используется многократно. Частота использования зависит от правильности нанесения, эксплуатации.

термопрокладка Thermal Grizzly Carbonaut

Плюсы:

• Гибкий материал, способный занять все необходимое пространство;
• Используется многократно;
• Не сохнет;
• Большое количество заявленных характеристик.

Недостатки:

• Цена не соответствует характеристикам;
• Обладает электропроводностью, поэтому должна быть вырезана точно по размерам;
• Сложно устанавливается.

Coollaboratory Liquid MetalPad

Купить изделие можно за 1450 руб. В упаковке — 6 листов. Это металлическая теплопроводная прокладка. Для изготовления был использован металл, который при перепадах температур переходит из жидкого состояния в твердое вещество. Теплопроводность равна 10 Вт/мК, что позволяет достичь хороших результатов охлаждения. Производители рекомендуют использовать 3 прокладки одновременно. При этом клеить их нужно одна на одну. При правильной установке на игровом ноутбуке температура при длительном включении, не превышает 57 градусов.

термопрокладка Coollaboratory Liquid MetalPad

Преимущества:

• Упаковки хватает на несколько применений;
• Отличная теплопроводность;
• Возможность устанавливать на несколько компьютеров одновременно.

Недостаток:

• Трудно устанавливать, при малейшем ветерке улетает;
• Легко смять и повредить, ведь металлические листы очень тонкие;
• Высокая стоимость;
• Перед нанесением поверхность, руки необходимо обезжиривать.

Что такое термопрокладка?

На сегодняшний день самым популярным термоинтерфейсом являются термопаста и термопрокладка. Термопрокладка — небольшая пластинка, которая размещается между нагревающимся элементом ноутбука (например, чипсет, память, южный мост, видеокарта) и радиатором (охлаждающим элементом).

Многие используют для этого термопасту. Но она не может давать такое же решение, как прокладка. Всё дело в том, что с большим объёмом работы паста не справится. Паста не может полностью залить ровно всю поверхность. Всегда останется небольшой зазор, что плохо для системы охлаждения. Теплопроводящая прокладка обладает высокими теплопроводимыми свойствами, она эластична и прекрасно заполняет зазоры промеж поверхностей.

Они бывают разных размеров в зависимости от размеров микросхем. Главное, это правильно подобрать толщину. Бывают от 0,5 до 5 мм и больше. Большинство специалистов рекомендуют выбирать 1 мм. Но лучше всего при разборке устройства самому измерить свою старую изоляцию. Категорически запрещается использовать её повторно. Это приведёт к поломке детали.

Подложка охлаждает детали, которые работают в режиме высокой температуры. Если она испортится, нужная деталь не будет достаточно охлаждаться, что приведёт к перегреву системы. Как только компьютер начинает медленно работать или выключается, необходимо сразу его разобрать и почистить вентиляторы и вместе с тем поменять термоизоляцию.

Если этого не сделать, то температура увеличится до 100 и больше градусов по Цельсию. Микросхемы начнут медленно плавиться, и на этом их функция закончится. Благодаря эластичности, теплоотводящая прокладка защитит микросхемы от температурных и механических деформаций. Поэтому, чтобы увеличить срок службы ноутбука, открывать заднюю крышку и осматривать внутреннее состояние необходимо регулярно.

Элементы теплопередачи бывают из разных материалов:

• керамические;
• слюдяные;
• силиконовые;
• медные.

Как установить

Лучшая термопрокладка для ноутбука — та, которая имеет сертификацию, гарантию качества, длительный срок службы, надежно упакована и находится в среднем ценовом диапазоне. Она должна быть толстой и достаточно эластичной. Со временем термопрокладки теряют эластичность и теплопроводные свойства. Ее своевременная замена — необходимое условие, которое следует изредка выполнять. Стандартная термопрокладка с одной стороны имеет липкую ленту для крепления. Установка осуществляется по порядку:

1. Отрежьте термопрокладку так, чтобы она подходила по размеру к чипу.
2. С липкой стороны удалите пленку, если она есть.
3. Наклеивайте изделие по виду рулона, начиная с одной стороны. Раскатайте прокладку по всей поверхности. Между ней и чипом не должно быть пузырьков воздуха.
4. Если есть еще одна защитная пленка сверху, удалите ее, придерживая прокладку.
5. Установите радиатор.

Зачем нужны термопрокладки

Еще один вид термоинтерфейсов, который используется почти во всех мобильных компьютерах, это термопрокладки или терморезинки – пластины из эластичного материала, которыми заполняют зазоры между элементами на плате и радиаторами системы охлаждения.

Возможно, кто-то сейчас подумал: зачем нужны какие-то резинки, если есть термопаста? Отвечу: с их помощью решают задачи, с которыми паста не справится. А именно:

• Обеспечивают охлаждение элементов, которые не соприкасаются с поверхностью радиатора. Микросхемы и прочие компоненты системной платы имеют разную высоту, а пластины теплосъемников, как правило, расположены на одном уровне. Поэтому на самый высокий элемент – процессор, наносят пасту, а на остальные кладут терморезинки разной толщины.
• Используют как амортизаторы для защиты элементов от ударной нагрузки. Или для защиты и охлаждения вместе. Например, термпопрокладками покрывают отдельные микросхемы на задней стороне системной платы ноутбука – под клавиатурой, чтобы металлическая основа последней служила им радиатором. Почему туда нельзя нанести пасту? Во-первых, потому что клавиатура во время нажатия клавиш прогибается вниз и ширина зазора между ней и чипом непостоянная. Во-вторых, потому что без амортизирующей прокладки чипу могут передаваться удары по клавишам.

Терморезинки имеют толщину 0,5-8 мм и больше. В ноутбуках используют в основном тонкие – 0,5-2 мм.

Существует еще один вид термопрокладок – металлические, в виде жестких медных пластин разной толщины и мягкой фольги.

Первые не заменяют собой термопасту, а используются вместе с ней или с термоклеем. Вторые (из фольги) можно использовать отдельно, поскольку на них уже нанесен клеящий состав. Однако фольга весьма неудобна в применении, так как легко сминается и рвется, а также плохо удаляется при демонтаже системы охлаждения. На мобильных компьютерах последнюю время от времени снимают и чистят, поэтому термопрокладки из фольги для них не годятся.


Какой бывает термоинтерфейс?

Термоинтерфейс — теплопроводящий состав между охлаждаемой плоскостью и теплоотводным устройством. Самым распространёнными являются термопасты и компаунды, они эксплуатируются для персональных компьютеров и ноутбуков. А также они предназначены и для микросхем различной электроники.

Термоинтерфейсы различают по видам:

• термопасты;
• полимерные составы;
• клеи;
• термопрокладки;
• пайка жидкими металлами.

Термопаста — мягкое вещество с высокой теплопроводностью. Она применяется для уменьшения теплосопротивления между двумя соприкасающимися гранями. Служит в электронике в качестве термоинтерфейса между деталью и устройством, отводящим от неё тепло (например, между процессором и радиатором). При применении теплопроводящей пасты необходимо учитывать, что её нужно наносить тонким слоем.

Руководствуясь инструкцией изготовителя и нанеся небольшое количество пасты, можно заметить, что она раздавливается при прижатии поверхностей друг к другу. При этом она заполняет все углубления и неровности на материалах и равномерно распространяется по всей детали. Полимерные составы служат для улучшения герметичности и прочности электронных соединений. Представляют собой смолы, которые затвердевают после их залития на теплоотдающую поверхность.

Клеи используют когда невозможно прикрутить теплоотвоводящий материал к процессору, чипсету и т. д. Его редко применяют из-за точности соблюдения технологии нанесения на плоскость. Если их нарушить, то это может привести к поломке. Последнее время набирает популярность спайка жидким металлом. Такой способ даёт рекорды по удельной теплоотводности. Однако имеет большое количество сложностей, таких как подготовка материала к пайке, а также материалы спаиваемых деталей. Ведь алюминий, медь и керамика непригодны для этого.

Когда использовать термопасту, смазку и прокладки?

В целом, термопаста считается гораздо лучшим решением для отвода тепла, чем прокладки. Термоподушки также постепенно заменяются в пользу термопасты. В прошлом некоторые радиаторы поставлялись с термоподушками, но это происходит все реже, и в девяти случаях из десяти поверхностей ЦП и ГП используют некоторую итерацию термопасты.

Если у вас игровая установка с мощными компонентами, тогда нет другого выбора, кроме термопасты. Поддержание охлаждения вашего процессора и графического процессора имеет первостепенное значение, и ничто не делает это лучше, чем вершина линейного теплового прошлого на основе металлов.

Если на вашем компьютере есть термопрокладки, замените их как можно скорее. Преимущества сразу ощутимы, и стоит научиться правильно наносить термопасту только для пользы.

Тест термопрокладок

Для теста, как материал, был выбран силикон, также учитывалось множество других показателей. При проверке теплопроводности лучше всех себя показывали изделия Bergquist, сделанные в США, с заявленным показателем 6 Вт/(м·К).

Почти тот же результат показали российские прокладки Coolian и CoolerA с теми же параметрами. Единственный минус — это цена, они довольно дорогие. Швейцарские Arctic Cooling с заявленной теплопроводностью 6 Вт/(м·К), российские Coolian с 3 Вт/(м·К) и китайские Aochuan с 3 Вт/(м·К) показывают примерно один результат по степени термоизоляции.,

И наконец, разработки с теплопроводностью 1,0–1,5 Вт/(м·К). Такой вид охлаждения подойдёт компьютерам не перегревающимся, использующим малое количество ресурсов. В этой категории все изделия показали себя одинаково. Все имели приблизительно одинаковые свойства, и все выполнили заявленные требования.

Термопрокладки можно выбрать любые, в зависимости от того, какие параметры вам подходят. Замену термоизоляции лучше доверить профессионалам, чтобы не повредить нежные микросхемы ноутбука.
