Расшифровка звуковых сигналов bios

Основные фирмы-производители чипов BIOS

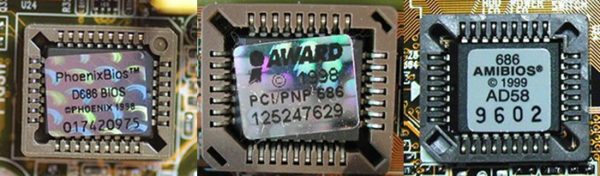

Чипы BIOS основных фирм-производителей

Если с точки зрения основных настроек название фирмы-производителя не имеет особого значения, так как они стандартны для всех, то при выявлении неисправностей по звуковым сигналам требуется знать изготовителя заводской прошивки-программы.

Основные виды BIOS:

1. Award BIOS – компания Award Software.
2. AMI BIOS — производитель American Megatrends.
3. Phoenix BIOS – фирмы Phoenix Technologies.

Реже встречаются чипы производителей компьютерной электроники Intel, IBM, Compaq, Toshiba, Dell.

Звуковое оповещение системы представляет собой комбинацию из длинных и коротких сигналов.

Один длинный, два коротких сигнала BIOS: о чем это говорит?

Начнем с теоретических сведений. При включении стационарного компьютера или ноутбука производится проверка всего «железного» оборудования. За это отвечает именно первичная система BIOS (или ее осовремененная версия UEFI). Для каждой такой системы предусмотрено использование строго определенных последовательностей сигналов, которые могут свидетельствовать либо о том, что проверка выполнена успешно, либо о найденных неполадках в работе или инициализации оборудования. Вообще, чтобы разобраться, в чем проблема, нужно обратиться к технической документации первичной системы или хотя бы почитать, что означают разные секвенции и сочетания.

В общем смысле, если пользователь слышит один длинный и два коротких сигнала BIOS ASUS или любого другого разработчика первичной системы, сразу же можно сделать вывод о том, что с установленным «железом» что-то не порядке. К сожалению, уведомлений насчет сбойных компонентов система не выдает.

Единственная ситуация – сообщение об отсутствии подключенной клавиатуры. Но это большей частью касается исключительно стационарных терминалов, поскольку на лэптопах такое сообщение может появляться только в том случае, если встроенная клавиатура пришла в негодность. Подключите любую другую внешнюю клавиатуру, например, через USB и проверьте, как будет происходить загрузка системы.

Звуковые сигналы BIOS

Как правило, любой исправный компьютер перед началом загрузки издаёт короткий писк — этот нюанс общий для всех видов материнских плат и конфигураций Биоса
. В отдельных случаях бывает так, что звуковой сигнал не слышен вообще — это значит, что производитель вашего устройства решил немного сэкономить и не оснастил ПК системным динамиком. Для исправного компьютера это не такая уж большая проблема, но в случае серьёзного сбоя в работе вы не сможете понять суть проблемы и устранить её без вмешательства специалистов.

В случае обнаружения неполадок в работе железа, BIOS начинает издавать определённые звуки
, призванные сообщить пользователю, где именно кроется проблема. Последовательность этих сигналов различается, и для того, чтобы правильно их расшифровать, необходимо знать производителя Биос конкретно вашей материнской платы. Конечно, проще всего достать инструкцию к материнской плате, но что делать, если она по какой-то причине не сохранилась?

Не пищит БИОС при включении ПК

Довольно часто бывает и такое, что при включении ПК БИОС не пищит вообще никак. Почему? Зависит от конкретной ситуации. Чтобы быть в теме, для начала вам потребуется узнать, что такое спикер и зачем он нужен.

Что такое спикер материнской платы?

Спикер материнской платы – это миниатюрный высокочастотный динамик, предупреждающий пользователя о неисправностях в работе вашего компьютера еще до его включения. Другими словами, спикер – это средство вывода информации о состоянии компьютера. Еще, спикер — это устройство, которое выдает звуковые сигналы БИОС!

Вот как выглядит спикер на материнской плате. Именно он помогает издавать сигналы БИОС!

Некоторые причины, из-за которых ПК может не пищать при запуске

Часто бывает, что производители бюджетных компьютеров (да и не только бюджетных) либо забывают установить спикер на материнскую плату, либо умышленно экономят на этой запчасти. Соответственно, БИОС не пищит, потому что просто пищать нечему. Если вам срочно нужно продиагностировать неисправность вашего компьютера, вы можете просто позаимствовать спикер у своего друга на денек. Благо вытащить и вставить его не составит вам никакого труда.

Еще одна причина, почему вы можете не слышать звуковых сигналов БИОС при включении компьютера это то, что вы его случайно задели или дернули, и он просто немного отсоединился. В таком случае вставьте его плотнее и все у вас запищит. Бывают, кстати говоря, и такие материнские платы, в которых спикер и вовсе не отсоединяется.

На ноутбуках БИОС не пищит, потому что спикер на них не ставят по эстетическим соображениям. Представьте, если бы при каждом включении ноутбука он выдавал вам характерный, высокочастотный сигнал. Это раздражительно.

Особенно, если жена уже заснула, а ты решил поиграть в танки тайком, включаешь ноутбук, а тут на тебе БИИИИИИП!!! Жена тут же проснулась и ввалила тебе звездюлей. В общем, на ноутбуке спикер не так актуален.

Хотя некоторые ноутбуки могут выдавать аналогичные звуковые сигналы через внешние динамики и даже через наушники. Все, кто с этим сталкивается, пытаются скорее избавиться от этого писка (пиписка) любыми способами.

Куда и как подключить спикер на материнской плате?

Это вам пригодится знать, если вы все-таки решили позаимствовать недостающий спикер у друга или купить его

Когда вы вынимали спикер из материнской платы друга, то должны были обратить внимание, что место его подключения обозначено характерными надписями, чаще всего там фигурирует Speaker или spk или spkr. Полярность для спикера значения не имеет, так что подключить спикер вы сможете безошибочно. Несколько примеров материнских плат с обозначенными местами для подключения спикера

Несколько примеров материнских плат с обозначенными местами для подключения спикера.

Таблица звуковых сигналов Award BIOS

Award BIOS

Количество звуковых сигналов	Описание
1 короткий сигнал	Все хорошо, компьютер загружается.
1 длинный сигнал и 1 короткий	Проблемы с блоком питания
1 длинный сигнал и 4 коротких	Отсутствие Видеокарты (отошла от платы или отошли провода питания)
5 коротких сигнала	Проблемы с процессором
6 коротких сигнала	Ошибка инициализации контроллера клавиатуры
7 коротких сигнала	Проблемы с материнской платой
8 коротких сигнала	Ошибка памяти видеокарты
1 длинный, 8 коротких	Проблемы с видеокартой или не подключён монитор
Непрерывный звуковой сигнал	Неисправность блока питания либо перегрев компьютера

Как узнать производителя BIOS

Перед тем как искать расшифровку звуков компьютера, необходимо выяснить производителя BIOS, поскольку звуковые сигналы у них существенно отличаются.

2.1. Способ 1

Произвести «идентификацию» можно различными способами, самый простой – посмотреть на экран в момент загрузки. Вверху обычно указан производитель и версия БИОСа. Чтобы успеть зафиксировать этот момент, нажмите на клавиатуре клавишу Pause. Если вместо необходимой информации вы видите лишь заставку производителя материнской платы, нажмите Tab.

Два самых популярных производителя БИОС — AWARD и AMI

2.2. Способ 2

Зайдите в BIOS. О том, как это сделать, я подробно писал . Просмотрите разделы и найдите пункт – System Information. Там должна быть указана текущая версия БИОС. А в нижней (или верхней) части экрана будет указан производитель – American Megatrends Inc. (AMI), AWARD, DELL и т.д.

2.3. Способ 3

Один из самых быстрых способов выяснить производителя БИОС – использовать горячие клавиши Windows+R и в открывшейся строке «Выполнить» ввести команду MSINFO32. Таким образом будет запущена утилита «Сведения о системе», с помощью которой можно получить всю информацию об аппаратной конфигурации компьютера.

Запуск утилиты «Сведения о системе»

Также ее можно запустить из меню: Пуск -> Все программы -> Стандартные -> Служебные -> Сведения о системе

Узнать производителя БИОС можно через «Сведения о системе»

2.4. Способ 4

Использовать сторонние программы, о них подробно было рассказано в этой статье. Чаще всего используют CPU-Z, она абсолютно бесплатна и очень проста (скачать можно на официальном сайте). После запуска программы, перейдите во вкладку «Плата» и в разделе BIOS вы увидите всю информацию о производителе:

Как узнать производителя БИОС с помощью CPU-Z

Звуковые сигналы компьютера или о чём пищит биос

Несколько слов о диагностической программе POST. Данная программы выполняет проверку всех самых важнейших компонентов персонального компьютера. Таких как: контроль работоспособности процессора, CMOS. Поддерживающих чипов материнской платы и конечно же производит быстрый тест оперативной памяти. Всю эту информацию о работоспособности ПК, компьютер выдаёт на микро-динамик в виде звукового сигнала биоса, (бип).

Если программа POSTуспешно завершила диагностику важнейших компонентов компьютера и если ПК работает в отличном состоянии, то Вы должны услышать один короткий звуковой сигнал (бип). После чего сразу же начнётся загрузка операционной системы. Если при запуске компьютера обнаружится не работоспособный компонент, программа POST сразу же выдаст определённый звуковой сигнал. Несколько коротких или несколько длинных гудков. Тем самым он определяет обнаруженную ошибку. Соответственно компьютер перестаёт работать.

Как войти в BIOS Windows 7

Для того чтобы войти в BIOS с Windws 7 или XP, Вам необходимо нажать определённую клавишу, или набор клавиш сразу же после включения ПК. Соответственно до загрузки самой операционной системы компьютера. Как только Вы нажали кнопку перезагрузки компьютера, сразу необходимо нажимать определённую клавишу. Или набор клавиш. Желательно щёлкать ею до входа в меню BIOS.

Обычно на экране монитора выводится определённая надпись на английском языке (press DEL to enter SETUP). В которой говорится о входе в настройки ПК. Часто используется клавиша Delete. Также встречаются и другие варианты горячих клавиш.

Основные рекомендации по устранению проблем

На своем опыте могу сказать, что достаточно часто все проблемы с загрузкой компьютера заключаются в плохом контакте различных модулей, например оперативной памяти или видеокарты. И, как я уже писал выше, в некоторых случаях помогает обычная перезагрузка. Иногда можно решить проблему сбросив настройки БИОСа к заводским, перепрошить его или обнулив настройки системной платы.

Внимание! Если вы сомневаетесь в своих силах – лучше доверить диагностику и ремонт профессионалам. Не стоит рисковать, а потом обвинять автора статьи в том, в чем он не виноват:)

1. Для решения проблемы необходимо вытащить модуль из разъема, удалить пыль и вставить обратно. Контакты можно аккуратно зачистить и протереть спиртом. Для очистки разъема от загрязнений удобно использовать сухую зубную щетку.
2. Не забудьте провести визуальный осмотр. Если какие-то элементы деформированы, имеют черный налет или потёки, причина проблем с загрузкой компьютера будет как на ладони.
3. Напомню также, что любые манипуляции с системным блоком следует выполнять только при выключенном питании. Не забудьте снять статическое электричество. Для этого достаточно будет взяться за системный блок компьютера обеими руками.
4. Не прикасайтесь к выводам микросхем.
5. Не используйте металлические и абразивные материалы, чтобы очистить контакты модулей оперативной памяти или видеокарты. Для этой цели можно воспользоваться мягким ластиком.
6. Трезво оценивайте свои возможности. Если ваш компьютер находится на гарантии, лучше воспользоваться услугами специалистов сервисного центра, чем самостоятельно копаться в «мозгах» машины.

Сигналы BIOS PHOENIX

Звуковые коды этой BIOS представлены в виде 1×2х1, где цифры — это короткие сигналы, а х — паузы между ними. Ниже мы приведем детальную расшифровку всех возможных сигналов.

• Звуков нет — Как и у Bios Ami и Award здесь это будет означать отсутствие питания у компьютера.
• 1×1х3 и 1×1х4 — Неполадки с оперативной памятью BIOS. Невозможно прочитать или записать данные в CMOS. Может помочь перезагрузка ПК
• 1×2х1 — Неполадки в материнской плате.
• 1×2х2 и 1×2х3 — Неполадки в DMA. Выход из строя контроллера или невозможность передавать информацию в один из каналов.
• 1×3х1 — Неполадки ОП.
• 1×3х3 — Ошибка передачи данных в основную память.
• 1×3х4, 1×4х2 и 4×3х1 — Невозможность диагностики исправности ОП.
• 1×4х1 — Серьезные ошибки материнской платы.
• Первые 2 сигнала с любой дальнейшей последовательностью — Ошибки оперативки.
• 3×1х1 и 3×1х2 — Повреждения каналов DMA (первого и второго соответственно)
• 3×1х3, 3×2х4 и 1×3х1×3 — Ошибка подключения клавиатуры. Можно ее отсоединить и подключить заново, перезагрузив устройство.
• 3×3х4, 3×4х1, 3×4х2 — Неисправности видеокарты.
• 4×2х1 и 4×3х3 — Неисправность системного таймера.
• 4×2х2 — Внезапное прекращение самодиагностики.
• 4×2х4 — Серьезные проблемы в работе процессора.
• 4×3х4 — Рассинхронизация с часами реального времени. Поможет перезапуск системы.
• 4×4х1 и 4×4х2 — Поломка портов: последовательного и параллельного соответственно.
• 4×4х3 — Редко встречающаяся в наше время ошибка, которая означает выход из строя математического сопроцессора. Их почти не используют в современных девайсах.
• 1×2х2×3, 2×1х2×3 и 2×2х3×1 — Ошибки BIOS.

Как видите, получить один длинный и один короткий сигнала bios при включении компьютера могут только обладатели AMI и AWARD.

Как правило, такой звук значит либо неисправность клавиатуры, либо поломку видеокарты. С первой проблемой можно легко справиться самостоятельно, особенно, если у вас обычный компьютер. Достаточно переподключить клавиатуру и выполнить перезагрузку.

Но если у вас ноутбук, то даже простой ремонт, к которому относится замена и чистка клавиатуры, лучше доверить мастерам из сервисных центров.

Поломки видеокарты часто случаются из-за перегрева компьютера, а также из-за пыли, механических повреждений и банального износа.

Продлить жизнь помогут несколько простых правил: не давайте перегреваться устройству, не играйте“на износ” сутками на слабой видеокарте и производите профилактику (чистку от пыли и замену термопасты).

Сигналы AWARD BIOS

Два коротких

Указывают на обнаружение ”несущественных” ошибок. Как исправить проблему: проверяем надежность крепления компонентов и кабелей к системной плате компьютера, затем устанавливаем значения BIOS по умолчанию.

Короткие сигналы БИОС

Бывает что БИОС издает повторяющиеся многократно короткие сигналы спикера, они указывают на неисправность блока питания. Как исправить проблему: проверяем монтаж штекеров блока питания к разъемам на материнской плате, очищаем блок питания от пыли. В случае, если эти действия не дали результата, при возможности тестируем блок питания на другом компьютере. При подобных симптомах потребуется либо его ремонт, либо покупка нового блока питания.

Длинный повторяющийся сигнал

Указывает на неисправность оперативной памяти. Как исправить проблему: извлекаем модуль памяти из слота, при наличии пыли, протираем планку сухой кисточкой и вставляем на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена.

Три длинных сигнала

Указывают на неисправность контроллера клавиатуры. Как исправить проблему: проверяем кабель и подключение клавиатуры к системному блоку, проверяем клавиатуру на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена.

1 длинный 1 короткий сигнал

Указывают на неисправность оперативной памяти. Как исправить проблему: извлекаем модуль памяти из слота, при наличии пыли, протираем планку сухой кисточкой и вставляем на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена.

один длинный два коротких сигнала

Указывают на неисправность видеокарты. Как исправить проблему: проверяем кабель, идущий от видеокарты к монитору, если кабель в порядке, извлекаем видеокарту из слота, протираем, при необходимости, от пыли и вставляем ее обратно. Если эти действия не дали результата, то возможно потребуется ремонт или покупка новой видеокарты.

один длинный три коротких сигнала

Указывают на неисправность контроллера клавиатуры. Как исправить проблему: проверяем кабель и подключение клавиатуры к системному блоку, проверяем клавиатуру на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;

1 длинный 9 коротких сигналов

Указывают на неисправность самой микросхемы BIOS. Как исправить проблему: перепрошивка микросхемы либо полная ее замена.

Отсутствие сигналов

Возможно указывает на неисправность блока питания. Как исправить проблему: проверяем крепление штекеров блока питания к разъемам на материнской плате, производим очистку блока питания от пыли. Если в предпринятых действиях при попытке снова включить компьютер сигналы отсутствуют, то в результате необходим ремонт блока питания.

Таблица сигналов Pheonix BIOS

Количество звуковых сигналов	Описание
1-1-3	Ошибка записи/чтения данных в/из CMOS-памяти.
1-2-1	Ошибка инициализации материнской платы.
1-2-2 или 1-2-3	Ошибка инициализации контроллера DMA.
1-4-1	Ошибка инициализации материнской платы.
1-4-2	Ошибка инициализации оперативной памяти.
1-4-3	Ошибка инициализации системного таймера.
3-1-1	Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4	Ошибка инициализации первого канала DMA.
3-2-4	Ошибка инициализации контроллера клавиатуры.
3-3-4	Ошибка инициализации видеопамяти.
3-4-1	Возникли серьёзные проблемы при попытке обращения к монитору.
4-2-3	Ошибка инициализации контроллера клавиатуры.
4-3-1	Ошибка инициализации оперативной памяти.
Повторяющийся длинный писк	Неисправна материнская плата.
Повторяющаяся высокая-низкая частота	Неисправна видеокарта
Непрерывный звуковой сигнал	Неисправен кулер CPU

Есть еще несколько таблиц биосов, но они на столько редкие и старые, что я даже не буду их включать в эту инструкцию!

Способы устранения

Итак, первое, с чего стоит решать эту проблему это попробовать достать и установить на место оперативную память, предварительно протерев ее контакты ластиком. В идеале взять другую заведомо рабочую память и вставить вместо своей.

Одна из возможных причин данной последовательности сигналов — оперативная память

Если после этого проблема не ушла проверить подключен ли вентилятор процессора к материнской плате должным образом и не заклинило ли его. Для этого попробовать прокрутить его пальцем. Компьютер при этом должен быть обесточен.

Проверка правильности подключения кулера процессора

Дальнейшим шагом в устранении одного длинного сигнала биос является установка заведомо рабочего блока питания, который вы можете временно одолжить у друзей или знакомых.

Блок питания один из возможных причин 1 длинного сигнала биос

Последним шагом в попытке устранить продолжительный сигнал БИОС при загрузке является попытка снятия/установки видеокарты с протиранием контактов ластиком.

Установка/снятие видеокарты для решения проблемы одного короткого и двух длинных сигналов биос при включении компьютера

Если после всех описанных действий вам не удалось запустить компьютер, то скорее всего вам придется менять всю материнскую плату.

✅ Диагностика сигналов при включении компьютера

Разобраться в этой таблице очень просто! Для примера давайте рассмотрим пару вариантов по таблице Ами Биос

Что означает один длинный сигнал ?

Если при включении компьютера у вас издается один длинный сигнал — это означает, что в проверка всех устройств прошла успешно и компьютер загружается.

Что означает 1 длинный и 2 коротких сигнала?

Если у вас издается 1 длинный и 2 коротких сигнала при запуске компьютера — это означает, что у вас могут быть проблемы с видео картой и тут два варианта либо она отошла из слота либо из нее отошел провод питания, что бы это исправить необходимо проверить, соединение видеокарты с материнской платой, а также провода питания от блока питания к видеоадаптеру

Как видите, тут ничего сложного нет и разберется даже ребенок, ну а теперь давайте перейдем к расшифровкам вашего сигнала.

Основные причины, по которым ноутбук издает пищание

Любой ноутбук оборудован материнской платой, в микросхему CMOS которой вшит BIOS — базовая система ввода-вывода. Это набор программ, которые отвечают за нормальную работу и взаимодействие компонентов компьютера. В числе прочих функций на БИОСе лежит диагностика системы перед запуском.

На материнской плате есть спикер — небольшой динамик, который может издавать длинный и короткий писк. Если с компьютером все нормально, он издает один короткий писк, после чего загружается операционная система и пользователь может приступать к работе. В случае неполадок ноутбук периодически пищит.

Большинство неполадок приводят к тому, что ноутбук при включении пищит короткими или длинными сигналами, но не включается. Лишь некоторые поломки могут привести к тому, что устройство будет работать и издавать при этом характерный писк. Рассмотрим самые часты причины, по которым пикает ноутбук во время работы.

Залипание клавиш

Нажатая клавиша может остаться в таком положении, подавая непрерывный сигнал материнской плате. Часто причиной такого явления бывает пролитая жидкость или накопившиеся частички мусора. В любом случае контакты замыкаются, а ноутбук нормально не может работать, подавая звуковой сигнал.

Перегрев

Если температура какого-то компонента поднимается выше критической, он начинает лагать во время работы. Соответственно, ноутбук пищит и может не включиться, страхуя дорогие компоненты от поломки. Причина обычно кроется в засорении пылью «внутренностей» и системы охлаждения, когда воздух не может нормально циркулировать внутри корпуса.

Оперативная память

При выходе из строя одного из модулей или плохом контакте планки ОЗУ со слотом система «не видит» ее, однако, определяет, что слот занят. Ноутбук издает звуковой сигнал, давая владельцу понять, что нужно устранить возникший дефект. Обычно достаточно протереть ластиком коннекторы на планке оперативки, чтобы восстановить нормальный контакт со слотом.

Графический адаптер

В случае неполадок с видеокартой писк ноутбука может сопровождаться отсутствием изображения на мониторе. Если графический адаптер интегрирован в процессор, проблема может быть серьезнее, чем кажется, так как ЦП придется менять целиком. Для диагностики можно подключить дополнительный монитор с помощью HDMI.

При повреждении шлейфа экран может выдавать изображение в одном положении, но при изменении угла наклона экрана относительно нижней крышки оно пропадет. Если же при включении ноутбука слышен звук загрузки операционной системы, но изображения нет, то проблема точно в видеокарте.

Попробуйте подсветить дисплей мощной лампой. Если можно разобрать еле различимое изображение, то вышла из строя подсветка матрицы экрана. Ремонту такая поломка не подлежит — матрица меняется полностью.

Один длинный, два коротких сигнала BIOS: о чем это говорит?

Начнем с теоретических сведений. При включении стационарного компьютера или ноутбука производится проверка всего «железного» оборудования. За это отвечает именно первичная система BIOS (или ее осовремененная версия UEFI). Для каждой такой системы предусмотрено использование строго определенных последовательностей сигналов, которые могут свидетельствовать либо о том, что проверка выполнена успешно, либо о найденных неполадках в работе или инициализации оборудования. Вообще, чтобы разобраться, в чем проблема, нужно обратиться к технической документации первичной системы или хотя бы почитать, что означают разные секвенции и сочетания.

В общем смысле, если пользователь слышит один длинный и два коротких сигнала BIOS ASUS или любого другого разработчика первичной системы, сразу же можно сделать вывод о том, что с установленным «железом» что-то не порядке. К сожалению, уведомлений насчет сбойных компонентов система не выдает.

Единственная ситуация – сообщение об отсутствии подключенной клавиатуры. Но это большей частью касается исключительно стационарных терминалов, поскольку на лэптопах такое сообщение может появляться только в том случае, если встроенная клавиатура пришла в негодность. Подключите любую другую внешнюю клавиатуру, например, через USB и проверьте, как будет происходить загрузка системы.

Phoenix BIOS

Наибольше сложностей у пользователей возникает при наличии Phoenix BIOS. Дело в том, что эта разновидность предусматривает очень большое количество сигналов.

С другой стороны, каждый из них является узкопрофильным, поэтому владелец сможет быстро узнать, что является причиной проблем при запуске операционной системы.

Ниже представлен базовый перечень, который может меняться в зависимости от наименования бренда-производителя.

Тут необходимо обратить внимание на то, что сигналы являются чередующимися:

• 1-1-3 звука. Данные из CMOS читаются или записываются некорректно. Материнскую плату, либо плату CMOS придется заменить. Но наиболее вероятной причиной появления такого звука является слабый заряд аккумулятора, который питает CMOS-схему.
• 1-1-4 звука. Контрольное содержимое CMOS-платы является неправильным. Если используется флэш-память, проблема решается перепрошивкой. Если это не оказало должного эффекта, либо плата не поддерживает возможность изменения прошивки, придется заменить ее.
• 1-2-1 звука. Вышла из строя материнская плата. На некоторое время надо выключить компьютер, вытянув штепсель из розетки. ПК должен простоять так примерно час. После этого надо попытаться снова запустить компьютер. Если звуки появляются повторно, единственным вариантом устранения ошибки является замена материнской платы.
• 1-2-2 звука. Контроллер DMA инициализирован неправильно. В сервисном центре должны выполнить установку новой материнской платы взамен старой, так как она поломалась.
• 1-2-3 звука. Система не может произвести запись или чтение данных в любой или конкретный канал DMA. Тут также все печально – без замены материнской платы не обойтись.
• 1-3-1 звука. Оперативная память работает некорректно. Модули придется заменить.
• 1-3-3 звука. При проверке первых 64 килобайт памяти произошла ошибка. Модули памяти – под замену.
• 1-3-4 звука. Проблема и варианты ее устранения идентичны пункту 7.
• 1-4-1 звука. Материнская плата вышла из строя. Ее надо заменить.
• 1-4-2 звука. Оперативная память работает некорректно. Возможно, модули подключены неправильно.
• 1-4-3 звука. Системный таймер не работает. Придется установить новую материнскую плату.
• 1-4-4 звука. Обращение к порту вывода/ввода происходит неправильно. Причина заключается в некорректной работе периферийного устройства, которое использует выделенный порт для удовлетворения своих запросов.
• 3-1-1 звука. Второй канал DMA инициализирован неправильно. Устранение проблемы является возможным только путем замены материнской платы.
• 3-1-2 звука. Идентичная пункту 13 причина, только некорректно работает уже первый канал.
• 3-1-4 звука. Проблема, идентичная пункту 3.
• 3-2-4 звука. Контроллер клавиатуры работает неправильно. Придется менять материнскую плату.
• 3-3-4 звука. Тестирование видеопамяти было выполнено неуспешно. Надо проверить, корректно ли установлена видеокарта в свой слот. Если да, причина заключается в поломанном видеомодуле.
• 4-2-1 звука. Системный таймер работает неправильно. Материнская плата – под замену.
• 4-2-3 звука. Линия А20 не функционирует должным образом. Пользователь должен заменить материнскую плату или контроллер клавиатуры.
• 4-2-4 звука. Работа в защищенном режиме невозможна. Причиной такого поведения может являться неисправный центральный процессор.
• 4-3-1 звука. Тестирование оперативной памяти было выполнено неуспешно. Пользователь должен убедиться в том, что модули установлены правильно. Если по этой части проблемы не наблюдаются, придется заменить его.
• 4-3-3 звука. Часы реального времени работают некорректно. В большинстве случаев проблема решается заменой батарейки.
• 4-4-1 звука. Последовательный порт протестирован неправильно. Причина – устройство, которое использует его для собственной работы.
• 4-4-2 звука. Суть аналогична предыдущему пункту, только речь идет о параллельном порте.
• 4-4-3 звука. Математический сопроцессор поврежден. Придется заменить материнскую плату.

Рис.4. Интерфейс биоса Phoenix

В любом случае, при появлении посторонних звуков следует обратиться за помощью в сервисный центр.

Большинство поломок, как становится понятно по спискам выше, вызвано материнской платой, которую невозможно отремонтировать без профильного оборудования, инструментов и навыков.

Расшифровка звуковых сигналов BIOS

Итак, переходим к POST-сигналам Phoenix-Award:

— звука нет. Это говорит о том, что материнская плата не подключена к блоку питания;

— непрерывный звук. Проблемы с БП. Поможет замена детали;

— короткий звук. Проблем нет. Система загрузится и вы сможете начать работу;

— два коротких. Ошибки не большие. С помощью CMOS Setup Utility можно решить проблему. Также посмотрите, как закреплены шлейфы на винчестере и системной плате;

— три длинных. Проблемы с контроллером клавиатуры. Поможет перезагрузка компьютера или покупка новой «материнки»;

— длинный и короткий. Ошибка при чтении модулей оперативной памятью. Здесь доступны такие варианты: или проверка подключения, или замена;

— длинный и два коротких. Проблема с графическим адаптером. Что делать, вы, наверное, догадались;

-длинный и три коротких. Значит, не инициализирована клавиатура;

-длинный и девять коротких сигналов. Невозможно прочитать информацию из памяти. Решить проблему удастся с помощью перегрузки компьютера или прошивкой микросхемы памяти (когда есть поддержка данного режима);

— длинный и все время повторяющийся. Значит, модули памяти установлены неправильно;

— короткий повторяющийся. Что-то случилось с блоком питания. Нужно очистить устройство от пыли. Если не поможет, остается только замена.

Теперь расшифруем AMI BIOS:

— звука нет. К БП не подсоединена материнская плата;

— короткий звук. Все ОК;

— два коротких. Неправильно определяется четность «оперативки». Лечение: перезагружаете компьютер или проверяете установку модулей памяти. Если не поможет, остается их замена;

— три коротких сигнала. Основная память не определяется (первые 64 Кбайт). Помощь: аналогично предыдущему пункту;

— четыре коротких. Проблемы с системным таймером. Как вариант, замените «материнку»;

— пять коротких. Ошибки в центральном процессоре. Помощь: замена этой детали;

— шесть коротких. Проблемы с контроллером клавиатуры. Смотрите разъемы этого устройства на системной плате;

— семь коротких. Из строя вышла «материнка»;

— восемь коротких. Подвел графический адаптер;

— девять коротких. Неправильно определяется контрольная сумма памяти BIOS;

— десять коротких. Ошибка записи информации в CMOS-память. Решение: покупка CMOS или «материнки»;

— одиннадцать коротких. Беда с кэш-память. Выход из ситуации: замена соответствующих модулей;

— один длинный и два коротких. Дела плохи у видеокарты. Проблема или в соединении с монитором, или в разъеме на устройстве. Поэтому нельзя исключать его замену;

— длинный и три коротких. Решение: аналогично предыдущему случаю;

— один длинный и восемь коротких. Неисправна видеоплата или отсутствует контакт с монитором.

Phoenix BIOS:

— 113. Не читается/записывается информация CMOS. Нужно использовать новую микросхему CMOS-памяти или системную плату. Как вариант, слабый заряд аккумулятора, от которого работает CMOS- микросхема;

— 114. Проблема с содержимым BIOS. Решение: замена или перепрошивка этой микросхемы;

— 121. Материнская плата дала сбой. Отключите на несколько минут компьютер или используйте новую системную плату;

— 122. Не определен контроллер DMA. Решение: нужна новая «материнка»;

— 123. Значит, барахлит канал DMA. Поможет замена системной платы;

— 131. Оперативная память накрылась;

— 133. Не определяются первые 64 Кбайт «оперативки». Спасут компьютер новые модули;

— 134. Читайте пункт выше;

— 141. Вышла из строя материнская плата;

— 142. Не работает «оперативка»;

— 143. Проблема с системным таймером. Придется использовать новую материнскую плату;

— 144. Неисправен порт ввода/вывода. Причиной может быть проблемы с каким-нибудь периферийным устройством;

— 311. Проблема со вторым каналом DMA. Нужно заменить «материнку»;

— 312. Проблема с первым каналом DMA. Решение: читай пункт выше;

— 314. Отказала материнская плата. Если отключение компьютера не поможет, покупаете уже известную деталь;

— 324. Проблема с контроллером клавиатуры;

— 334. Недоступно тестирование видеопамяти;

— 421. Неисправен системный таймер;

— 423. Не работает линия А20. Значит, проблемы с контроллером клавиатуры;

— 424. Не действует защищенный режим. Виновником может оказаться такая деталь как центральный процессор. Решение: замена;

— 431. Не получается протестировать «оперативку»;

— 434. Сбой часов. Этот звуковой сигнал означает проблему с материнской платой;

— 441. Не тестируется последовательный порт;

— 442. Не тестируется параллельный порт;

— 443. Проблема с математическим сопроцессором.

И напоследок, «» — это пауза между звуковыми сигналами.

Узнать будущий характер ребенка с именем Тимур вы можете на сайте beremennost.net, где помимо прочего вы найдете много интересных статей для будущих мам!
